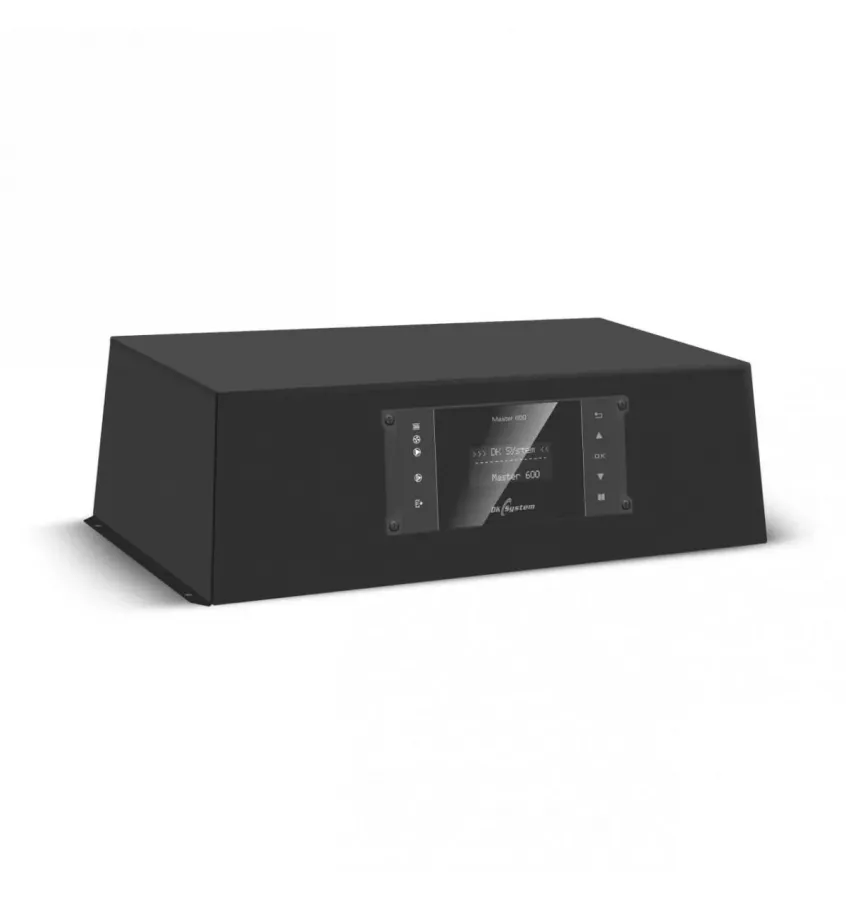

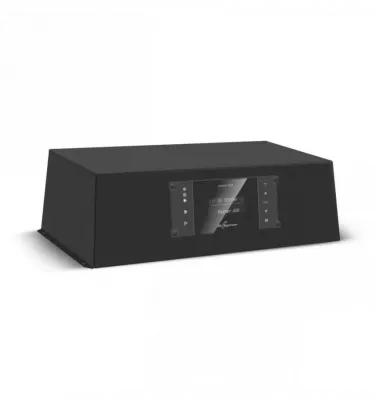

DK System - boiler temperature controller with Master 600 feeder

Regulator przystosowany do sterowania pracą kotła z automatycznym podawaniem paliwa, pompą c.o., pompą c.w.u., pompą drugiego obiegu, zaworem 3 lub 4 drogowym, pompą cyrkulacyjną w instalacjach centralnego ogrzewania.

Funkcje regulatora

• możliwość obsługi kotła z rusztem awaryjnym
• utrzymywanie ustawionej temperatury kotła przez sterowanie nadmuchem i pracą podajnika
• programowalny przedmuch kotła
• płynna praca wentylatora i ustawiana moc
• sterowanie wentylatorem
• regulowany czas wygaszania oraz automatyczne wyłączenie sterowania przy braku opału
• regulacja temperatury dwóch obiegów na podstawie temperatury zewnętrznej
• sterowanie pracą pompy obiegowej centralnego ogrzewania
• sterowanie zaworem 3 lub 4 drogowym
• regulacja temperatury dwóch obiegów (zasilanego bezpośrednio z kotła i wyposażonego w zawór) na podstawie temperatury zewnętrznej według wybranej krzywej grzewczej
• sterowanie pracą pompy 2 obiegu
• możliwość włączenia lub wyłączenia priorytetu ciepłej wody
• sterowanie pompą 3 obiegu pracującą jako pompa cyrkulacyjna, pompa zabezpieczająca kocioł przed zimnym powrotem lub dodatkowa pompa
• sterowanie pompą ładującą podgrzewacz ciepłej wody użytkowej
• możliwość pracy kotła oraz pompy c.w.u. wg. jednego z kilku programów tygodniowych
• ochrona podgrzewacza c.w.u. przed rozwojem bakterii legionelli
• funkcja Comfort System, chroniąca pompy przed osadzaniem się kamienia
• układ zabezpieczenia – bezpiecznik termiczny Termik jako dodatkowe, mechaniczne zabezpieczenie kotła przed niekontrolowanym wzrostem temperatury
• sterowanie pracą podajnika
• sygnalizacja uszkodzenia czujników temperatury
• funkcja ochrony instalacji przed zamrożeniem i przegrzaniem kotła
• możliwość podłączenia termostatu pokojowego
• regulowana jasność wyświetlacza - zwiększana na czas zmiany ustawień

Dane techniczne

• zakres mierzonych temperatur od -9°C do +120°C
• zakres ustawienia temperatur dla kotła od +40°C do +85°C
• zakres ustawienia temperatur dla podgrzewacza c.w.u. od +40°C do +70°C
• zakres ustawienia temperatur dla pompy c.o. od +30°C do +70°C
• płynny rozruch wentylatora
• regulowana maksymalna moc wentylatora od 40% do 100 %
• histereza wentylatora (różnica załączanie-wyłączenie) od 1°C do 9°C
• regulacja przedmuchu (możliwość całkowitego wyłączenia przedmuchu) praca 0–90 sekund, przerwa 1–60 min
• histereza pompy c.w.u. (różnica załączanie-wyłączanie) od 2°C do 9°C
• dopuszczalne obciążenie wyjść: wentylator 100 W/230 V, podajnik 200 W/230 V, pompa c.o. 100 W/230 V, pompa c.w.u. 100 W/230 V, pompa cyrkulacyjna 100 W/230 V, zawór 3D/4D 100 W/230 V
• regulowany czas wygaszania kotła 0–45 min
• znamionowe napięcie zasilania ~ 230 V, 50 Hz
• zabezpieczenie elektryczne 2 x 5 A
• wilgotność względna powietrza < 95%
• stopień ochrony obudowy IP20
• temperatura otoczenia od 0°C do +40°C
