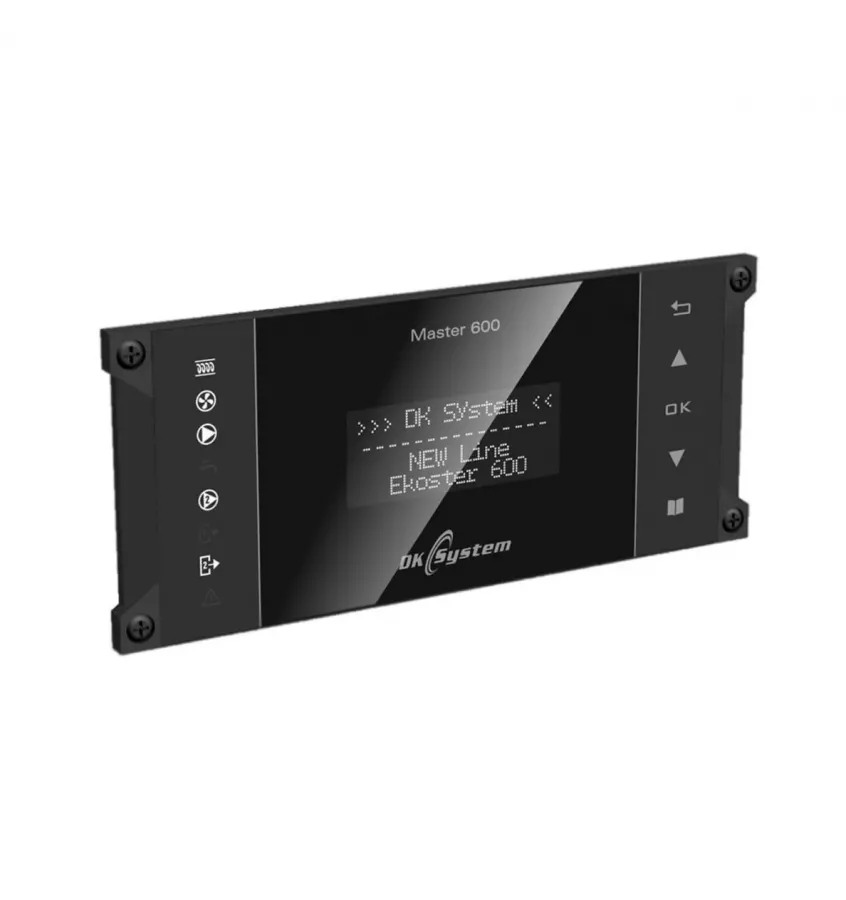

DK System - panel sterujący LCD do regulatorów kotła Master 600-200 PSL

Regulator Master panel sterujący LCD V.1. Regulator stosowany do sterowania kotła z automatycznym podajnikiem paliwa, można też sterować pompą cyrkulacyjną, c.o. i c.w.u., instalacją centralnego ogrzewania, pompą drugiego obiegu.

Funkcje regulatora

• utrzymywanie  temperatury kotła przez pracą podajnika oraz sterowanie nadmuchem
• obsługa kotła z rusztem awaryjnym
• płynna praca wentylatora i ustawiana moc
• programowalny przedmuch kotła
• regulowany czas wygaszania oraz automatyczne wyłączenie sterowania przy braku opału
• sterowanie pracą pompy obiegowej centralnego ogrzewania
• regulacja temperatury dwóch obiegów (zasilanego bezpośrednio z kotła i wyposażonego w zawór) na podstawie temperatury zewnętrznej wg wybranej krzywej grzewczej
• sterowanie zaworem 3 lub 4 drogowym
• sterowanie pompą ładującą podgrzewacz ciepłej wody użytkowej
• sterowanie pompą 3 obiegu pracującą jako pompa cyrkulacyjna, pompa zabezpieczająca kocioł przed zimnym powrotem lub dodatkowa pompa
• funkcja COMFORT SYSTEM, chroniąca pompy przed osadzaniem się kamieniaochrona podgrzewacza c.w.u. przed rozwojem bakterii legionell
• możliwość pracy kotła oraz pompy c.w.u. wg. jednego z kilku programów tygodniowych
• bezpiecznik termiczny TERMIK jako dodatkowe, mechaniczne zabezpieczenie kotła przed niekontrolowanym wzrostem temperatury
• funkcja ochrony instalacji przed zamrożeniem i przegrzaniem kotła
• sygnalizacja uszkodzenia czujników temperatury
• możliwość podłączenia termostatu pokojowego

Dane techniczne

• zakres mierzonych temperatur od – 9 °C do + 120°C
• Zakres ustawienia temperatur dla kotła od + 40°C do + 85°C
• Zakres ustawienia temperatur dla podgrzewacza c.w.u. od + 40 °C do + 70 °C
• Zakres ustawienia temperatur dla pompy c.o. od + 30 °C do + 70 °C
• Płynny rozruch wentylatora tak
• Regulowana maksymalna moc wentylatora 40% – 100 %
• Histereza wentylatora (różnica zał. – wył.) od 1 °C do 9 °C
• Regulacja przedmuchu praca  0 – 90 sekund przerwa: 1 – 60 minut
• Histereza pompy c.w.u. (różnica zał. – wył.) od 2 °C do 9 °C
• Dopuszczalne obciążenie wyjść wentylator: 100 W / 230 V podajnik: 200W / 230 V pompa c.o.: 100 W / 230 V pompa c.w.u.: 100 W / 230 V pompa cyrkulacyjna: 100 W / 230 V zawór 3D/4D: 100 W / 230 V
• Regulowany czas wygaszania kotła 0 – 45 minut
• Znamionowe napięcie zasilania ~ 230 V, 50 Hz
• Zabezpieczenie elektryczne 2 x 5 A
• Wilgotność względna powietrza < 95 %
• Stopień ochrony obudowy  IP 20
• Temperatura otoczenia od 0 °C do + 40 °C
