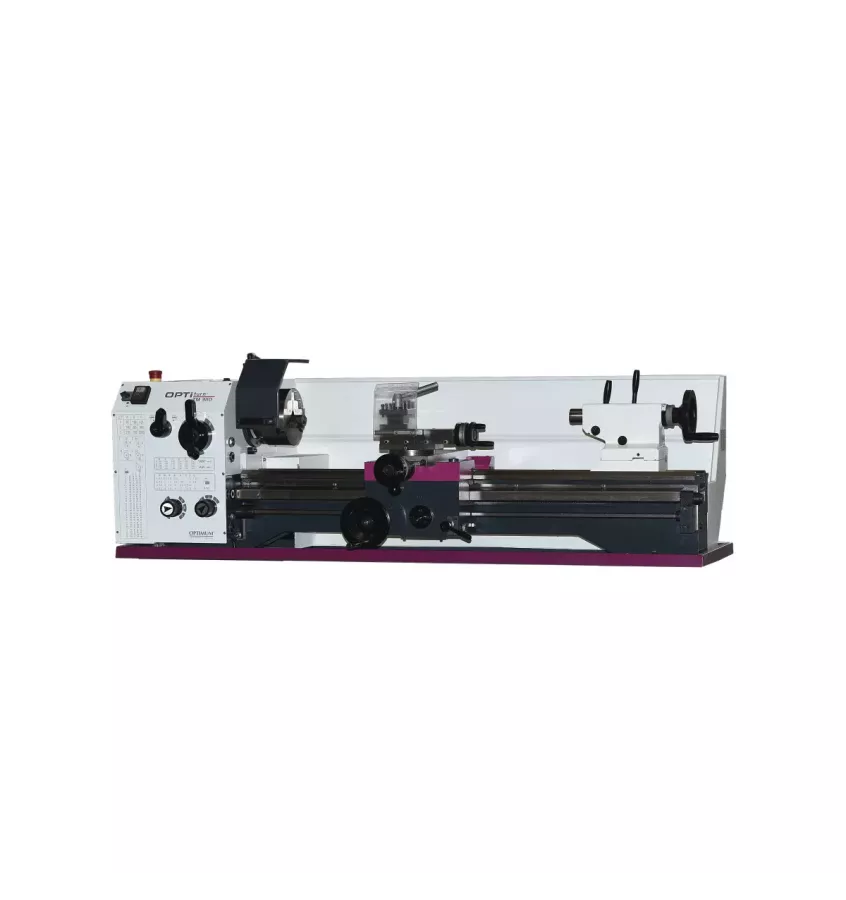

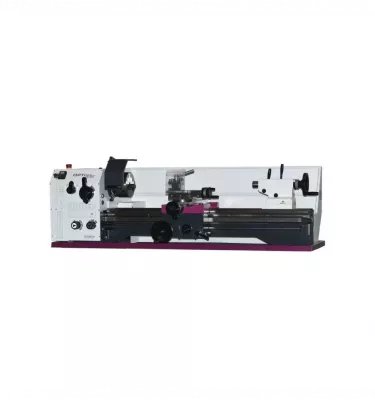

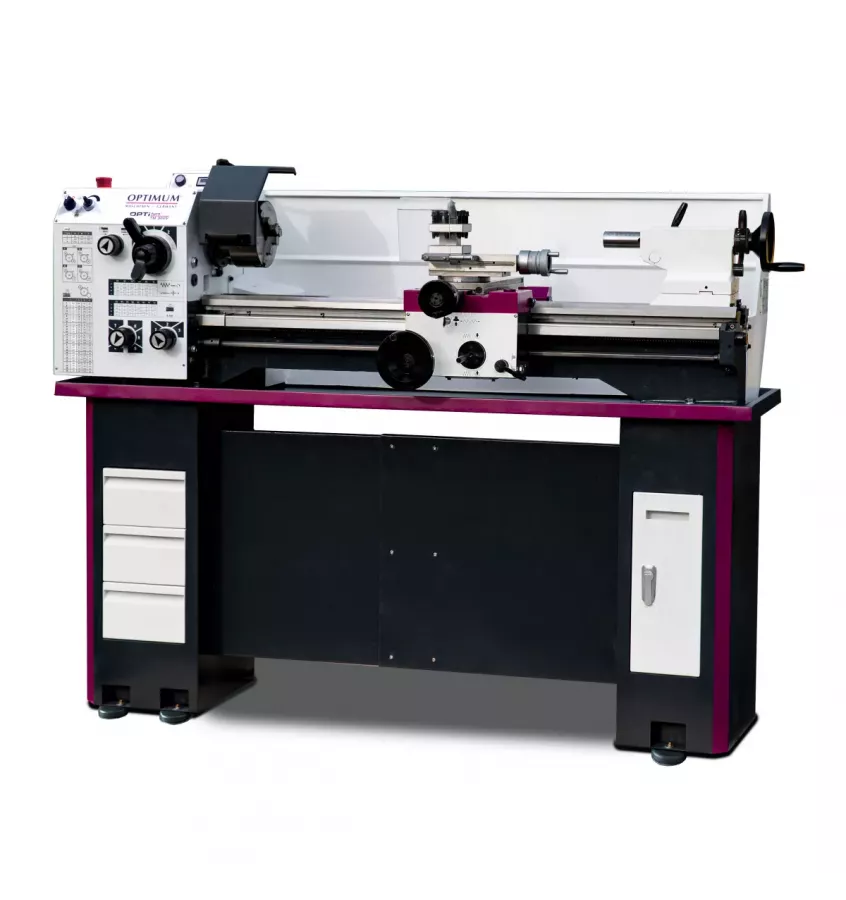

Optimum - tokarka OPTIturn TM 3110VB (3403016)

z elektroniczną regulacją prędkości

• Uszlifowana i wypolerowana szyna prowadząca w osi Z
• Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 4
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
• Swobodnie poruszająca się przekładnia posuwu z zaokrąglonymi kołami zębatymi pracującymi w kąpieli olejowej
• Przycisk zatrzymania awaryjnego
• Hartowane wrzeciono główne ułożyskowane na regulowanych, precyzyjnych łożyskach stożkowych
• Koła ręczne na suporcie z regulowaną dokładną skalą 0,04 / 0,01 mm
• Stożek pryzmatyczny z szarego odlewu stalowego z mocnym użebrowaniem, hartowany indukcyjnie i precyzyjnie szlifowany
• Współśrodkowość uchwytu wiertarskiego lepsza niż 0,04 mm
• Poczwórny uchwyt narzędziowy
• Wszystkie prowadnice regulowane za pomocą klinów
• Hartowany nosek wrzeciona
• Wrzeciono wiodące do gwintowania lub automatycznego toczenia wzdłużnego
• Wrzeciona wiodące i posuwowe ułożyskowane na dwóch spiekanych łożyskach
• Automatyczny posuw wzdłużny/krzyżowy
• Korpus regulowany ± 5 mm do toczenia kul
• Tuleja wrzeciona i pokrętło z regulowaną dokładną skalą 0,02 mm
• Szybka, łatwa regulacja konika bez użycia narzędzi dzięki dźwigni zaciskowej

Dane techniczne

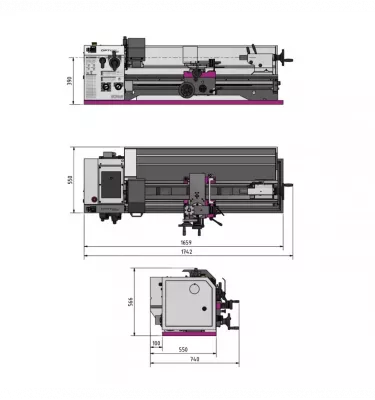

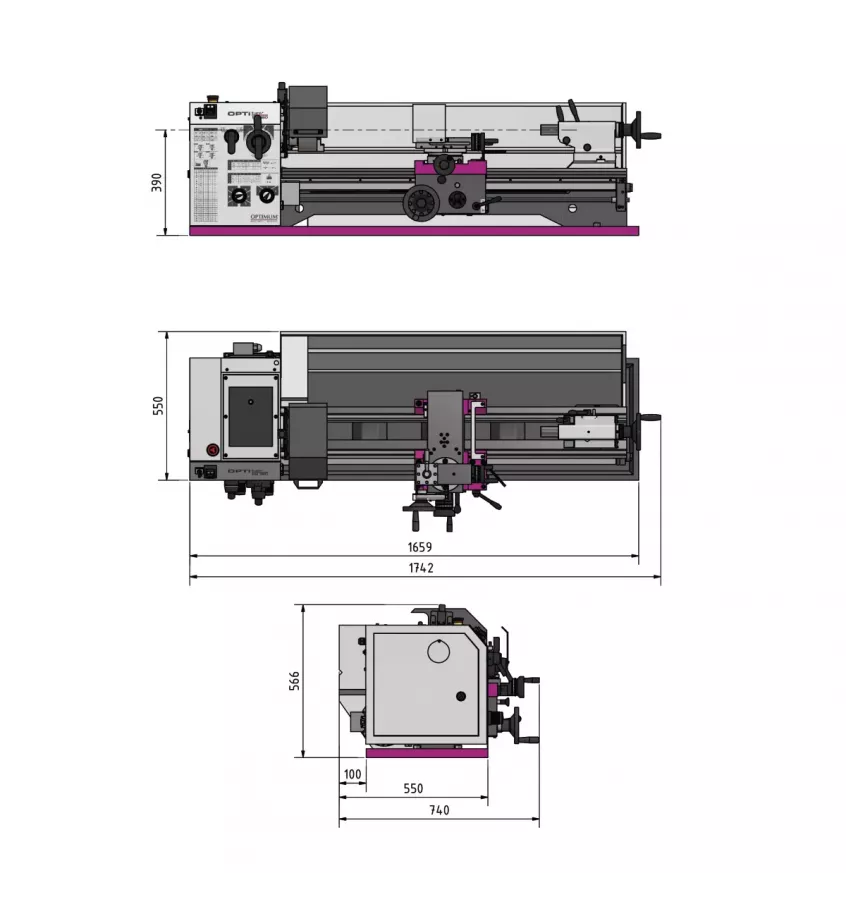

• Wymiary i wagi
  • Długość (produktu) ok.: 1632 mm
  • Szerokość/głębokość (produkt) ok.: 770 mm
  • Wysokość (produktu) ok.: 540 mm
  • Waga (netto) ok.: 360 kg
• Obszary pracy
  • Wysokość środka: 155 mm
  • Najwyższy poziom: 1000 mm
  • Przechylanie się nad łożem maszyny: 310 mm
  • Przechylanie się nad ślizgiem poprzecznym: 216 mm
  • Szerokość łóżka: 190 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 3 Etapy
  • Regulacja prędkości: Sterowanie elektroniczne
  • Zakres prędkości: 50 – 2500 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 1,5 kW
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Wrzeciono
  • Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 4
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 38 mm
  • Uchwyt stalowy Wysokość montażu maks.: 16 mm
  • Stożek wrzeciona: MT 5
• Tailstock
  • Mocowanie na koncie tylnym: MT 3
  • suw dudki konikowej: 100 mm
  • Średnica dudki ogonowej: 38 mm
• Pochylenia
  • Metryka nachylenia: 0,4 – 10 mm/U
  • Liczba boisk Metryczna: 29
  • Skok calowy: 56 – 4 Gg/1"
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 90 mm
  • Przesunięcie wózka krzyżowego: 168 mm
  • Przesuwanie się zjeżdżalni łóżka: 850 mm
• Posuw
  • Zakres posuwu wzdłużnego: 0,02 – 0,4 mm/U
  • Liczba posuwów wzdłużnych: 24
  • Zakres posuwu planarny: 0,01 – 0,2 mm/U
  • Liczba planów żywieniowych: 32
