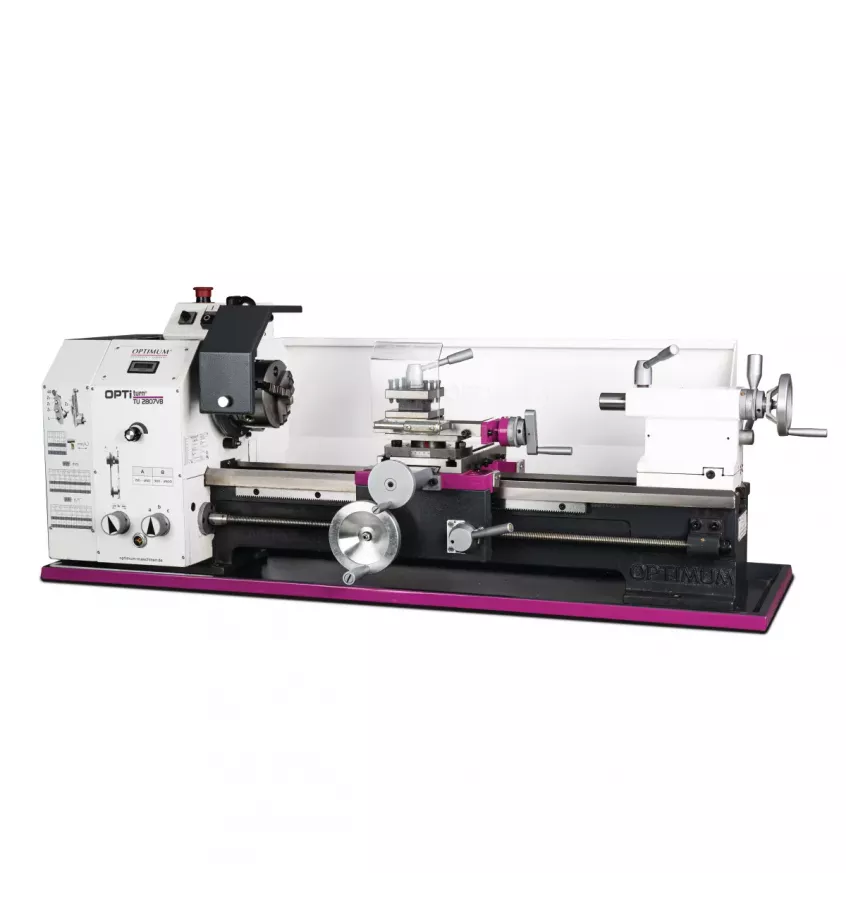

Optimum - tokarka OPTIturn 2807VB (3427010)

z przekładnią posuwu i elektronicznie regulowaną prędkością dla wymagających użytkowników

• Precyzyjna obróbka
• Mocny, bezobsługowy silnik

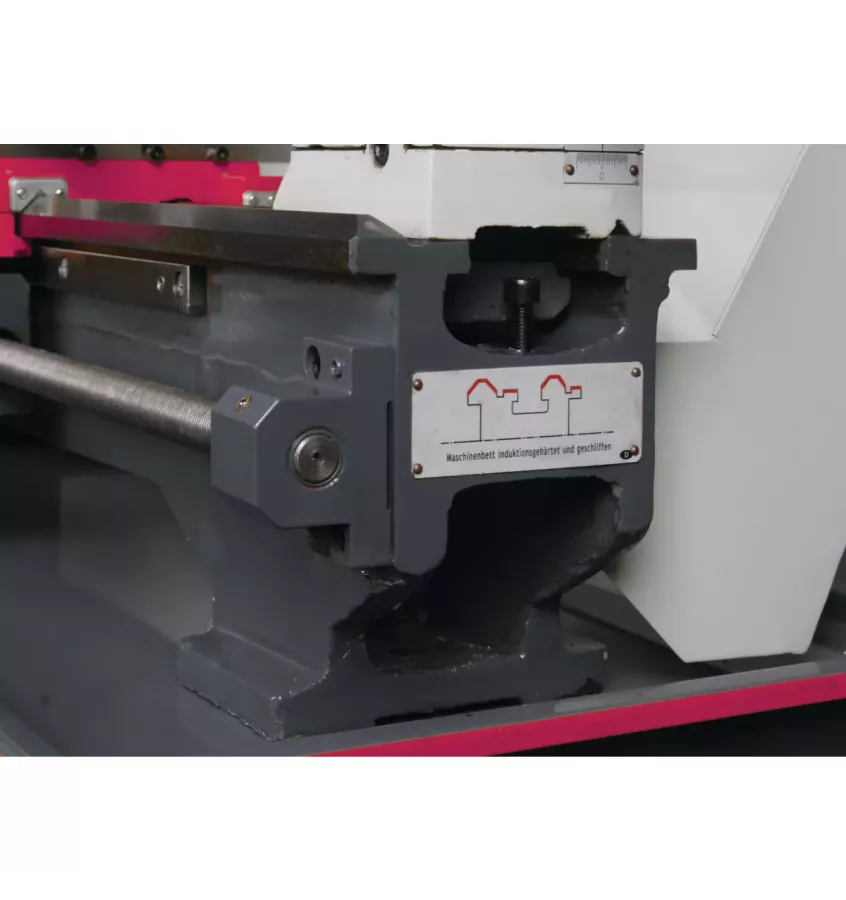

• Silnie użebrowane łoże pryzmatyczne z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane
• Płynnie pracująca przekładnia posuwu z zaokrąglonymi kołami zębatymi pracującymi w kąpieli olejowej
• Hartowana i szlifowana prowadnica osi Z
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,009 mm
• Współśrodkowość na uchwycie tokarskim lepsza niż 0,04 mm
• Automatyczny napęd wzdłużny / śrubą wiodącą
• Śruba wiodąca do nacinania gwintów lub automatycznego toczenia wzdłużnego
• Kwadratowy uchwyt narzędziowy
• Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych
• Obroty prawe / lewe na pulpicie sterowniczym przełączane
• Hartowane wrzeciono główne osadzone w regulowanych, precyzyjnych łożyskach stożkowych
• Łożyska stożkowe łożyskach stożkowych
• Łożyska stożkowe w jakości P5
• Hartowana końcówka wrzeciona z otworem Ø 26 mm
• Wrzeciona trapezowe walcowane
• Ochrona przeciwprzewierceniowa na suporcie górnym
• Suport górny na suporcie poprzecznym przesuwny
• Końcówka do toczenia stożków ± 5 mm regulowana
• Końcówka i pokrętło z regulowaną dokładną skalą 0,02 mm
• Szybka, łatwa i beznarzędziowa regulacja za pomocą dźwigni zaciskowej
• Śruba prowadząca w dwóch łożyskach spiekanych
• Zestaw kół zębatych do nacinania gwintów w standardowym zakresie dostawy
• Koła ręczne na wózku z regulowaną dokładną skalą 0,04 / 0,01 mm
• Łożysko oporowe

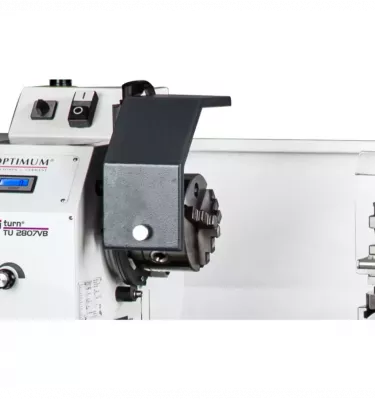

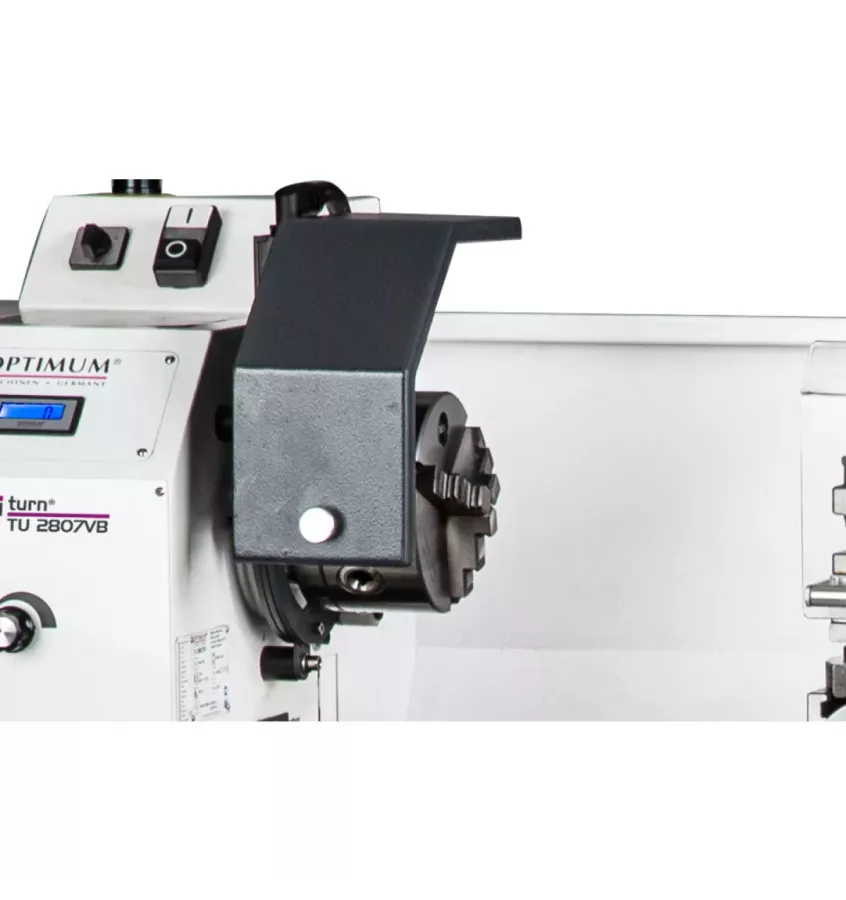

• Uchwyt tokarski 3-szczękowy w standardowym zakresie dostawy
• Wyłącznik udarowy zatrzymania awaryjnego
• W pełni wyposażona, pozwala użytkownikowi na produktywność natychmiast po uruchomieniu

• Zmiana prędkości łatwo regulowana potencjometrem

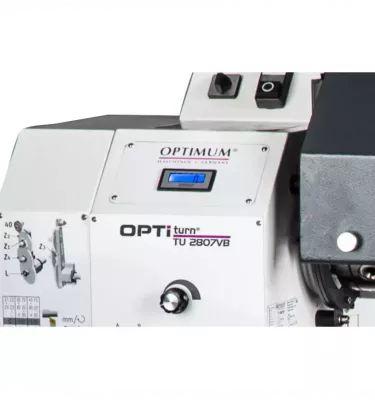

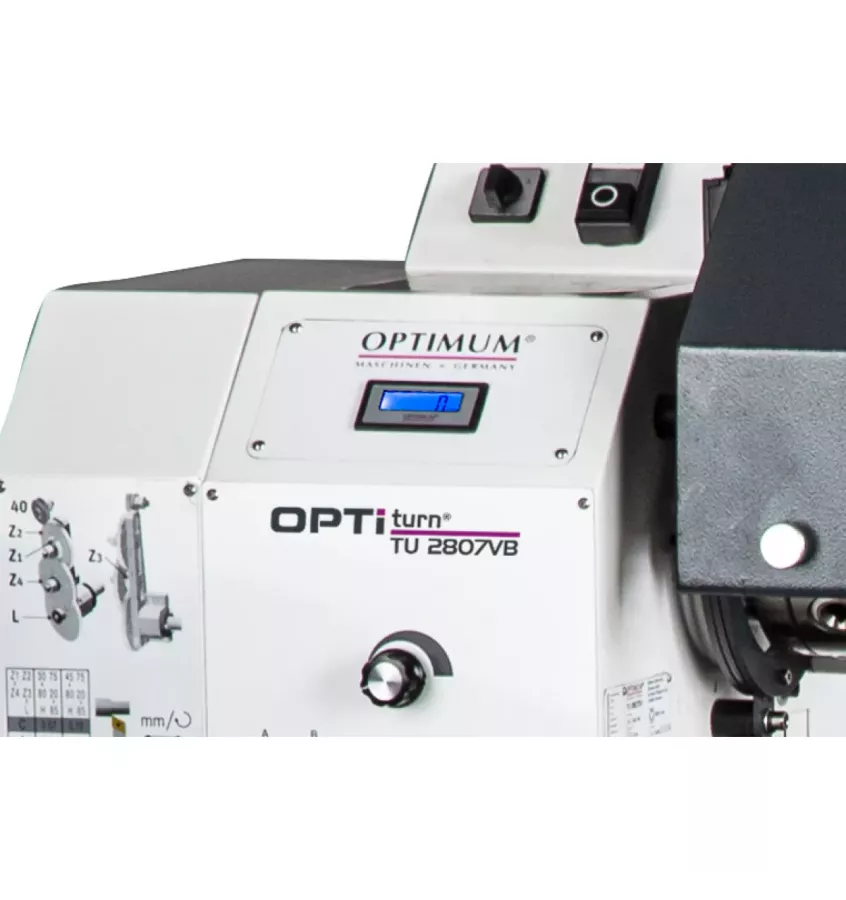

• Cyfrowy wyświetlacz prędkości
• Filtr EMC klasy C1

Dane techniczne

• Wymiary i wagi
  • Długość (produktu) ok.: 1370 mm
  • Szerokość/głębokość (produkt) ok.: 660 mm
  • Wysokość (produktu) ok.: 440 mm
  • Waga (netto) ok.: 188 kg
• Obszary pracy
  • Wysokość środka: 140 mm
  • Najwyższy poziom: 700 mm
  • Przechylanie się nad łożem maszyny: 266 mm
  • Przechylanie się nad ślizgiem poprzecznym: 170 mm
  • Szerokość łóżka: 180 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 2
  • Regulacja prędkości: regulowane elektronicznie
  • Zakres prędkości: 150 – 2500 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 1,1 kW
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Wrzeciono
  • Uchwyt wrzeciona: krótki stożek
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 26 mm
  • Uchwyt stalowy Wysokość montażu maks.: 12 mm
  • Stożek wrzeciona: MT 4
• Tailstock
  • Mocowanie na koncie tylnym: MT 2
  • suw dudki konikowej: 85 mm
  • Średnica dudki ogonowej: 30 mm
• Pochylenia
  • Metryka nachylenia: 0,2 – 3,5 mm/U
  • Liczba boisk Metryczna: 18
  • Skok calowy: 56 – 8 Gg/1"
  • Liczba boisk Cale: 21
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 60 mm
  • Przesunięcie wózka krzyżowego: 160 mm
  • Przesuwanie się zjeżdżalni łóżka: 580 mm
• Posuw
  • Zakres posuwu wzdłużnego: 0,07 – 0,4 mm/U
  • Liczba posuwów wzdłużnych: 6
