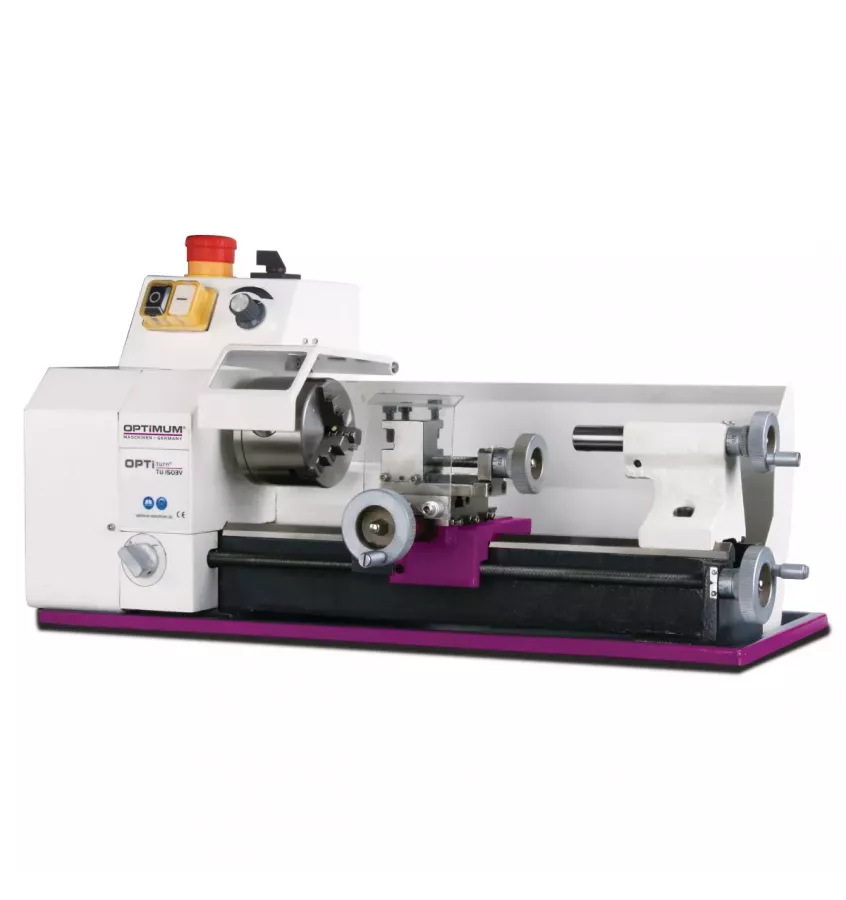

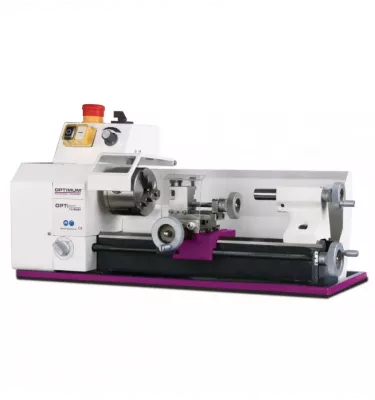

Optimum - tokarka OPTIturn TU 1503V (3420260)

Najmniejsza tokarka z elektronicznie regulowaną prędkością obrotową

• Silnik prądu stałego
• Werriptyczne łoże pryzmatyczne z żeliwa szarego, hartowane indukcyjnie i szlifowane
• Hartowana i szlifowana prowadnica osi Z
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
• Współosiowość - uchwyt tokarski max 0,05 mm
• Śruba prowadząca do nacinania gwintów lub automatycznego toczenia wzdłużnego
• Wzdłużne, suwak wzdłużny, poziomy i górny
• Automatyczny napęd śruby wzdłużnej / ołowianej
• Duża powierzchnia gwintowania dzięki zastosowaniu przekładni wymiennej
• Uchwyt tokarski 3-szczękowy w standardowym zakresie dostawy
• Łatwa i szybka zmiana prędkości obrotowej za pomocą paska klinowego
• Wyłącznik bezpieczeństwa w pokrywie
• Obroty prawe / lewe na pulpicie sterowniczym przełączane
• Zabezpieczenie uchwytu mikroprzełącznikiem
• Koła ręczne z nastawną dokładną skalą 0,04 / 0,01 mm
• Wszystkie prowadnice mogą być ustawiane bez luzu za pomocą listew klinowych
• Wyłącznik udarowy zatrzymania awaryjnego
• Elektronika niskonapięciowa
• Filtr EMC klasy C1

Dane techniczne

• Wymiary i wagi
  • Długość (produktu) ok.: 570 mm
  • Szerokość/głębokość (produkt) ok.: 340 mm
  • Wysokość (produktu) ok.: 300 mm
  • Waga (netto) ok.: 23 kg
• Obszary pracy
  • Wysokość środka: 75 mm
  • Najwyższy poziom: 265 mm
  • Przechylanie się nad ślizgiem poprzecznym: 70 mm
  • Szerokość łóżka: 70 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 1
  • Regulacja prędkości: regulowane elektronicznie
  • Zakres prędkości: 120 – 3000 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 0,45 kW
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C1
• Wrzeciono
  • Uchwyt wrzeciona: cylindryczny Ø 22
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 11 mm
  • Uchwyt stalowy Wysokość montażu maks.: 12 mm
  • Stożek wrzeciona: MT 1
• Tailstock
  • Mocowanie na koncie tylnym: Skrócona MT 1
  • suw dudki konikowej: 30 mm
• Pochylenia
  • Metryka nachylenia: 0,5 – 1,5 mm/U
  • Liczba boisk Metryczna: 8
  • Skok Diametralny Skok: 30
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 40 mm
  • Przesunięcie wózka krzyżowego: 55 mm
  • Przesuwanie się zjeżdżalni łóżka: 270 mm
• Posuw
  • Zakres posuwu wzdłużnego: 0,05 – 0,1 mm/U
  • Liczba posuwów wzdłużnych: 2
