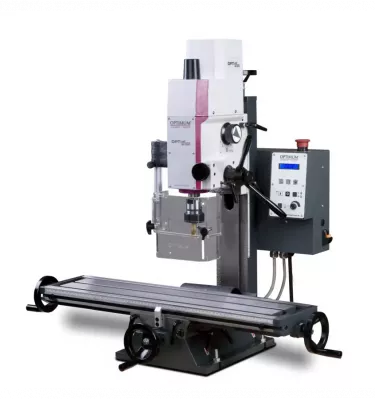

Optimum - wiertarko-frezarka OPTImill MH 20VL (3338132)

Stabilne wiertarko-frezarki z elektronicznie bezstopniowym napędem. MH 20VL z większym skokiem w osi X

• Precyzyjna konstrukcja
• Wysoka współosiowość dzięki łożyskom stożkowym ≤ 0,015 mm mierzone w pinoli
• Silnik z dwustopniowym przełożeniem dla mocnego przeniesienia mocy silnika
• Ręczny posuw pinoli z posuwem dokładnym
• Mocny silnik prądu stałego ze stałym monitorowaniem prądu
• Elektronika bezpieczeństwa w wersji 24 V
• Elektronika sterująca ze zintegrowanym sterowaniem przekaźnikowym
• Przejrzysty panel sterowania z przyjazną dla użytkownika klawiaturą membranową
• Łatwy do odczytania Czytelny panel sterowania z przyjazną dla użytkownika klawiaturą membranową
• Łatwy do odczytania cyfrowy wyświetlacz prędkości obrotowej i głębokości wiercenia
• Solidny i duży stół poprzeczny o dużych wymiarach, precyzyjnie wykończony rowkami teowymi i regulowanymi listwami klinowymi
• Regulowane ograniczniki krańcowe
• Stabilna prowadnica jaskółczego ogona z regulowanymi listwami klinowymi
• Wyłącznik udarowy zatrzymania awaryjnego
• Możliwość pochylenia głowicy wiercącej i frezującej o ± 60°
• Dokładny posuw frezowania
• Obroty przód/tył
• Lampa maszynowa
• Podwójne łożyska kulkowe skośne w osiach, regulowane bez luzów
• Wysokościowa osłona ochronna z mikroprzełącznikiem, przed latającymi wiórami i częściami, dla możliwie największej ochrony użytkownika
• Osie X, Y i Z z przygotowanym rowkiem do późniejszego montażu taśm magnetycznych

Dane techniczne

• Wymiary i wagi
  • Długość (produktu) ok.: 770 mm
  • Szerokość/głębokość (produkt) ok.: 714 mm
  • Wysokość (produktu) ok.: 917 mm
  • Waga (netto) ok.: 99 kg
• Głowica wiercąco-wiercąca
  • Zakres obrotu głowicy frezującej: ± 60 °
• Wydajność wiercenia i frezowania
  • Wielkość głowicy tnącej maks.: 52 mm
  • Stal o podwyższonej wytrzymałości na wiercenie (S235JR): 16 mm
  • Wielkość młyna końcowego max.: 20 mm
  • Wydajność ciągłego wiercenia stal (S235JR): 12 mm
• Dane elektryczne
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Stół frezarski poziomy
  • Stół do frezowania poziomego Długość: 700 mm
  • Szerokość poziomego stołu frezarskiego: 180 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy min.: 255 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy max.: 255 mm
  • Stół do poziomego frezowania rowków T Wielkość: 12 mm
  • Stół do poziomego frezowania T-slots Ilość: 3
  • Stół do poziomego frezowania rowków T Odstępy między nimi: 63 mm
  • Stół do frezowania poziomego Obciążenie maks.: 50 kg
• Tabela krzyżowa
  • Odległość wrzeciono pionowe - stół krzyżowy: 255 mm
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C1
• Ścieżka poprzeczna
  • Podręcznik podróżowania po osi X: 480 mm
  • Podręcznik podróżowania po osi Y: 175 mm
  • Podręcznik podróżowania po osi Z: 210 mm
• Wrzeciono pionowe
  • Pionowa głębokość wrzeciona Gardło wrzeciona: 170 mm
  • Pionowe wrzeciono Uchwyt wrzeciona: MT 2
  • Wrzeciono pionowe Zakres prędkości obrotowej: 100 – 3000 min¯¹
  • Wrzeciono pionowe Zakres obrotów Głowica frezująca Płaszczyzna Z - X: 60 °
  • Wrzeciono pionowe Liczba zakresów prędkości obrotowej: 2
  • Regulacja prędkości obrotowej wrzeciona pionowego: regulowane elektronicznie
  • Wrzeciono pionowe Średnica Pinole: 60 mm
  • Pionowy skok pinoli wrzeciona: 50 mm
  • Silnik napędowy z pionowym wrzecionem napędowym 30 % pracy S6: 0,75 kW
