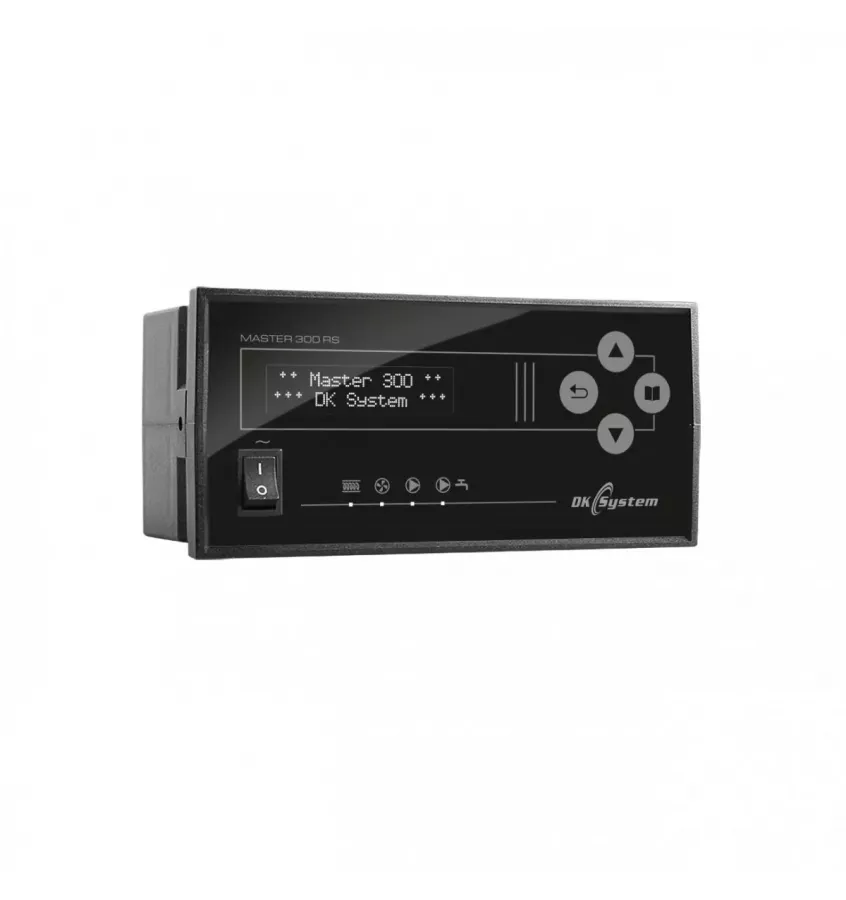

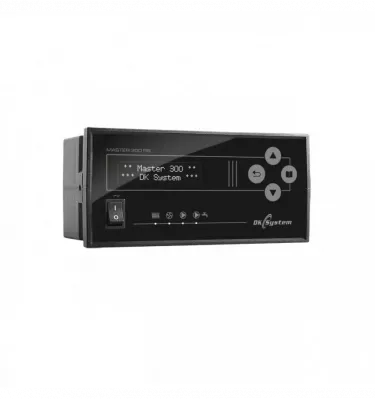

DK System - boiler temperature controller with Master 300 RS feeder

Regulator Master 300 RS przystosowany do sterowania pracą kotła z automatycznym podawaniem paliwa, pompą c.w.u. oraz pompą c.o. w instalacjach centralnego ogrzewania. Istnieje możliwość rozbudowy o dodatkowe 3 moduły DKMZ 1 sterujące obiegiem z pompą i zaworem 3 lub 4 drogowym współpracujące z regulatorem pokojowym każdy. Regulator umieszczony w metalowej obudowie do montażu na kotle.

Funkcje regulatora

• możliwość rozbudowy o dodatkowe 3 moduły DKMZ 1 sterujące obiegiem z pompą i zaworem 3 lub 4 drogowym współpracujące z regulatorem pokojowym każdy
• utrzymywanie ustawionej temperatury kotła przez sterowanie nadmuchem i pracą podajnika
• możliwość współpracy z regulatorem pogodowym DK Matic (za pomocą modułu przyłączeniowego)
• płynna praca wentylatora i ustawiana moc
• możliwość obsługi kotła z rusztem awaryjnym
• regulowany czas wygaszania oraz automatyczne wyłączenie sterowania przy braku opału
• programowalny przedmuch kotła
• sterowanie pracą pompy obiegowej centralnego ogrzewania
• możliwość włączenia lub wyłączenia priorytetu ciepłej wody lub trybu Lato
• możliwość pracy kotła oraz pompy c.w.u. wg. jednego z kilku programów tygodniowych, zainstalowanych w regulatorze Master 300 RS
• sterowanie pompą ładującą podgrzewacz ciepłej wody użytkowej w zależności od wymaganej temperatury
• możliwość współpracy z panelem pokojowym
• funkcja Comfort System, chroniąca pompę przed osadzaniem się kamienia
• układ zabezpieczenia – bezpiecznik termiczny Termik
• funkcja ochrony instalacji przed zamrożeniem i przegrzaniem kotła
• sygnalizacja uszkodzenia czujników temperatury
• możliwość podłączenia zdalnego sterowania z funkcją alarmu dźwiękowego
• regulowana jasność wyświetlacza – zwiększana na czas zmiany ustawień
• możliwość podłączenia termostatu pokojowego

Dane techniczne

• zakres mierzonych temperatur od -9°C do +120°C
• zakres ustawienia temperatur dla kotła od +40°C do +85°C
• zakres ustawienia temperatur dla podgrzewacza c.w.u. od +40°C do +70°C
• zakres ustawienia temperatur dla pompy c.o. od +30°C do +70°C
• płynny rozruch wentylatora
• regulowana maksymalna moc wentylatora 40%–100%
• histereza wentylatora (różnica załączanie – wyłączanie) od 1°C do 9°C
• regulacja przedmuchu (możliwość całkowitego wyłączenia przedmuchu) praca 0–90 sek., przerwa 1–60 min
• histereza pompy c.w.u. (różnica załączanie – wyłączanie) od 2°C do 9°C
• dopuszczalne obciążenie wyjść: wentylator 100 W/230 V, podajnik 200 W/230 V, pompa c.o. 100 W/ 230V
• regulowany czas wygaszania kotła 0–45 min
• znamionowe napięcie zasilania ~ 230 V, 50 Hz
• zabezpieczenie elektryczne 2 x 5 A
• wilgotność względna powietrza < 95%
• stopień ochrony obudowy IP20
• temperatura otoczenia od 0°C do + 40°C

Specyfikacja

• regulator v.1 - sterownik + okablowanie (regulator do wbudowania do kotła)
• regulator v.3 - sterownik + obudowa metalowa + okablowanie (skrzynka montażowa do zabudowy na kocioł)
