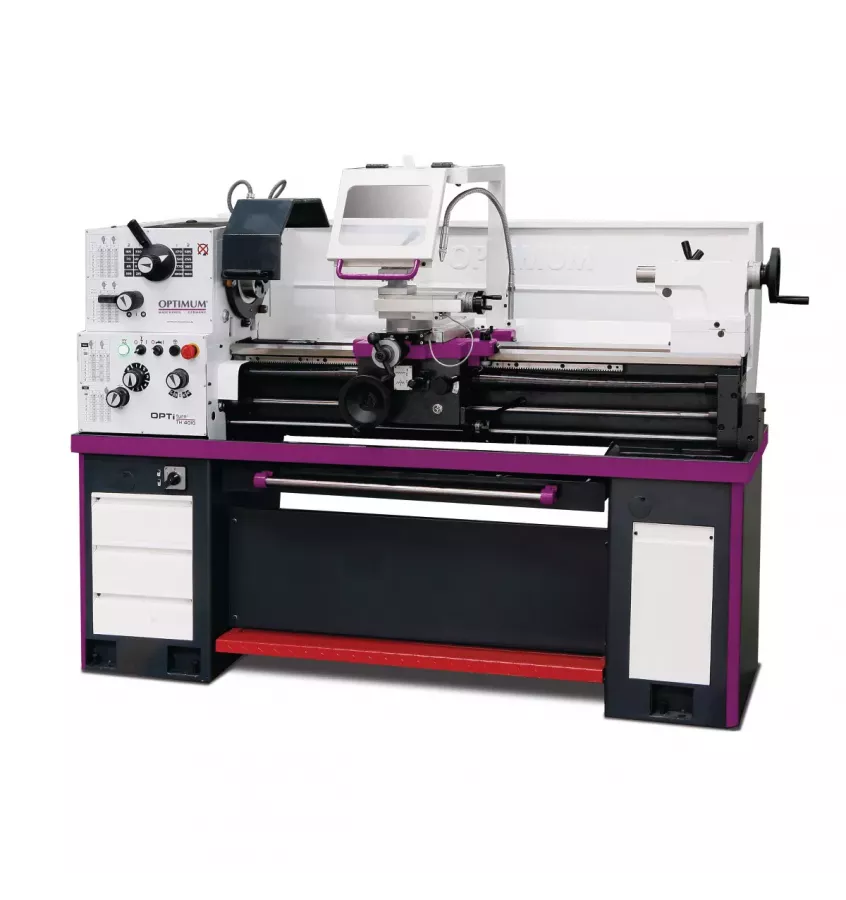

Optimum - tokarka mechaniczna OPTIturn TH 4010 (3402070)

W pełni wyposażony. Przekonująca precyzja i wydajność

• Hartowana i szlifowana prowadnica osi Z
• Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 5
• Precyzyjnie wykonane sanki
• Pokrętła z regulowaną dokładną skalą 0,04 / 0,02 mm
• Poczwórny uchwyt narzędziowy
• Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych
• Zakres regulacji górnego suportu ± 90°
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm
• Wrzeciono główne pracujące w kąpieli olejowej
• Koła zębate gładkie, hartowane i szlifowane
• Przekładnie i wały hartowane i szlifowane, pracujące w kąpieli olejowej w łożyskach precyzyjnych
• Koła ręczne odsprzężone i przetestowane zgodnie z EN 23125
• Przełącznik dwukanałowy prawy-lewy przetestowany zgodnie z EN 23125
• Przełącznik z obliczeniem cyklu życia, przetestowany zgodnie z normą EN ISO 13849
• Przełącznik elektryczny DC 24 Volt
• Blokowany wyłącznik główny
• Przełączany prawy / lewy obrót na sankach łoża
• Koła ręczne bezpieczeństwa z funkcją zwalniania w osi X i Z
• Koła tylne do toczenia stożków ± 10 mm regulowane
• Koła tylne i koło ręczne z regulowaną dokładną skalą 0,025 mm
• Szybka, łatwa i beznarzędziowa regulacja za pomocą dźwigni zaciskowej
• Mocno użebrowane łoże pryzmatyczne, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego
• Wyciągany pojemnik na wióry z szynami prowadzącymi
• Zatrzymanie awaryjne ze sterowaniem nożnym
• Podstawa maszyny z 3 panelami (bez przedziałów)
• System chłodzenia
• Lampa maszynowa LED w zabezpieczeniu przed wiórami

TH 4010 / TH 4010D:

• Wyłącznik zabezpieczający silnik

Dane techniczne

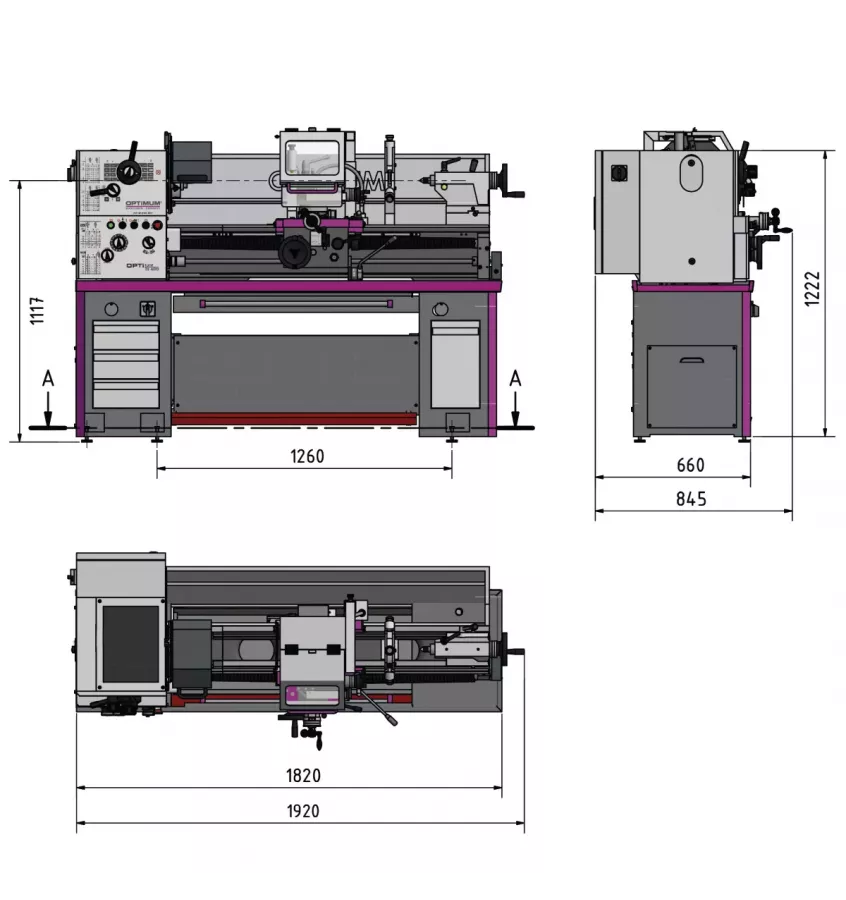

• Wymiary i wagi
  • Długość (produktu) ok.: 1920 mm
  • Szerokość/głębokość (produkt) ok.: 740 mm
  • Wysokość (produktu) ok.: 1222 mm
  • Waga (netto) ok.: 735 kg
• Obszary pracy
  • Wysokość środka: 205 mm
  • Najwyższy poziom: 1000 mm
  • Przechylanie się nad łożem maszyny: 410 mm
  • Przechylanie się nad ślizgiem poprzecznym: 255 mm
  • Szerokość łóżka: 206 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 16
  • Zakres prędkości: 45 – 1800 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 1,5 kW
  • Napięcie zasilania: 400 V
  • Częstotliwość sieci: 50 Hz
• Wrzeciono
  • Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 5
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 52 mm
  • Uchwyt stalowy Wysokość montażu maks.: 20 mm
  • Stożek wrzeciona: MT 6
• Tailstock
  • Mocowanie na koncie tylnym: MT 3
  • suw dudki konikowej: 130 mm
  • Średnica dudki ogonowej: 45 mm
• Pochylenia
  • Metryka nachylenia: 0,4 – 7 mm/U
  • Liczba boisk Metryczna: 42
  • Skok calowy: 70 – 4 Gg/1"
  • Liczba boisk Cale: 42
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 100 mm
  • Przesunięcie wózka krzyżowego: 195 mm
  • Przesuwanie się zjeżdżalni łóżka: 750 mm
• Posuw
  • Zakres posuwu wzdłużnego: 0,043 – 0,653 mm/U
  • Liczba posuwów wzdłużnych: 48
  • Zakres posuwu planarny: 0,015 – 0,206 mm/U
  • Liczba planów żywieniowych: 48
• Mocowanie narzędzi
  • Uchwyt narzędziowy Wielkość uchwytu: 16 mm
