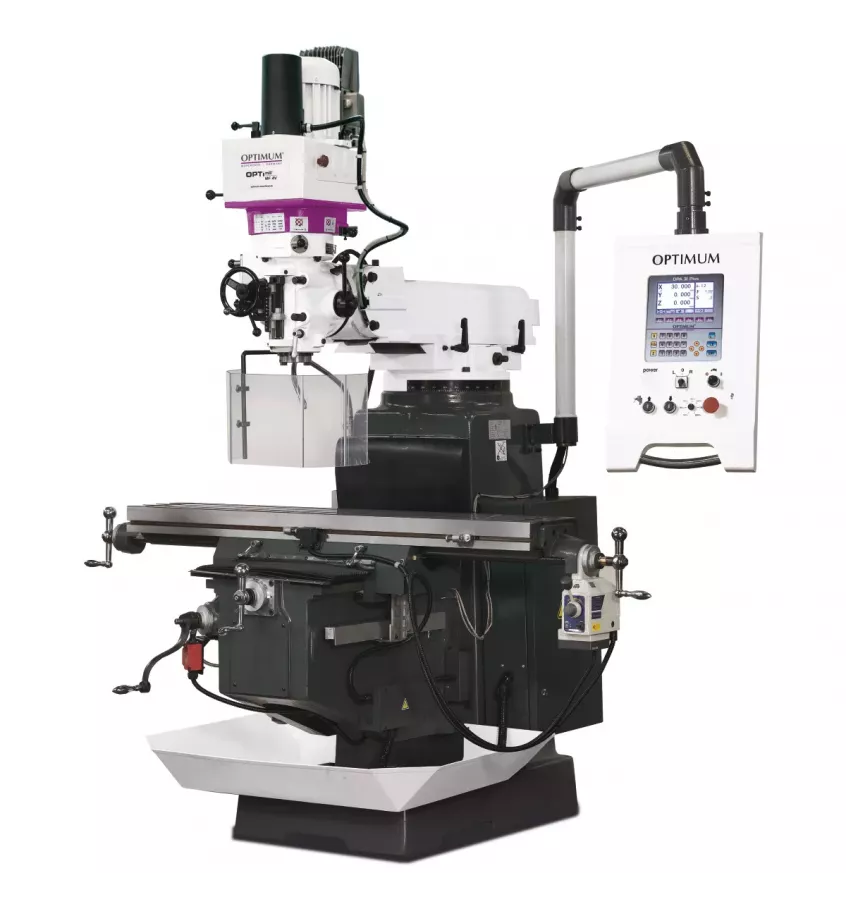

Optimum - wiertarko-frezarka OPTImill MF 4V (3336050)

Wielofunkcyjne wiertarki i frezarki do profesjonalnych zastosowań. Elektronicznie bezstopniowy napęd z przetwornikiem częstotliwości "made in EU" i cyfrowym 3-osiowym wskaźnikiem położenia DPA 21

• Ciężka, solidna konstrukcja z wysokiej jakości żeliwa Meehanite
• Tarciowa głowica wiercąca pochylana ± 45°
• Wysoka dokładność dzięki łożysku stożkowemu, pomiar mniejszy niż 0,01 mm w pinoli
• Automatyczny posuw pinoli
• Regulowany ogranicznik głębokości wiercenia ze skalą milimetrową, czytelną z przodu
• Obroty w prawo / w lewo do nacinania gwintów
• Oś X i Z z regulowaną prowadnicą na jaskółczy ogon
• System chłodzenia
• Sterowanie ochronne o regulowanej wysokości z mikroprzełącznikiem, przed latającymi wiórami i częściami, dla maksymalnej ochrony użytkownika
• Masywny i duży wymiarowo stopień XY, precyzyjnie wykończony powierzchniowo z rowkami T

MF 2V:

• Oś Y z regulowaną prowadnicą o przekroju jaskółczego ogona

MF 4V:

• Oś Y z prowadnicą płaską
• Duży skok osi Y wynoszący 400 mm
• Silnikowa regulacja wysokości stołu (oś Z)

Wyposażenie pomieszczenia:

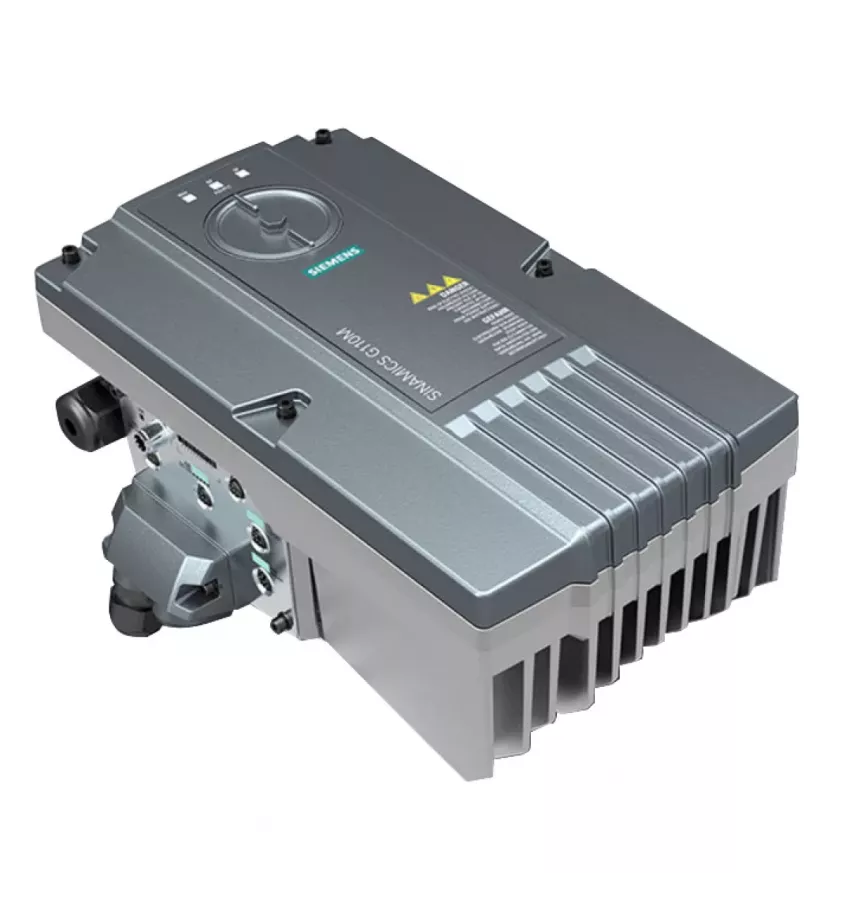

Konwerter Siemens SINAMICS G110M

• Dzięki kompaktowej konstrukcji szczególnie zakontraktowany EMV
• Wewnętrzne zabezpieczenia
• wyprodukowany w UE

Opcjonalny system mocowania narzędzi (Artykuł nr 3352394)

Panel sterowania OPTI:

• Zintegrowany panel sterowania
• Zintegrowany cyfrowy wskaźnik położenia DPA 21 z wyświetlaczem prędkości

Dane techniczne

• Wymiary i wagi
  • Długość (produktu) ok.: 1500 mm
  • Szerokość/głębokość (produkt) ok.: 1450 mm
  • Wysokość (produktu) ok.: 2200 mm
  • Waga (netto) ok.: 1150 kg
• Głowica wiercąco-wiercąca
  • Zakres obrotu głowicy frezującej: ± 90 °
• Wydajność wiercenia i frezowania
  • Wielkość głowicy tnącej maks.: 100 mm
  • Stal o podwyższonej wytrzymałości na wiercenie (S235JR): 32 mm
  • Wielkość młyna końcowego max.: 20 mm
  • Wydajność ciągłego wiercenia stal (S235JR): 28 mm
• Dane elektryczne
  • Napięcie zasilania: 400 V
  • Częstotliwość sieci: 50 Hz
• Stół frezarski poziomy
  • Stół do frezowania poziomego Długość: 1370 mm
  • Szerokość poziomego stołu frezarskiego: 254 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy min.: 40 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy max.: 446 mm
  • Stół do poziomego frezowania rowków T Wielkość: 16 mm
  • Stół do poziomego frezowania T-slots Ilość: 3
  • Stół do poziomego frezowania rowków T Odstępy między nimi: 63 mm
  • Stół do frezowania poziomego Obciążenie maks.: 275 kg
• System środków chłodząco-smarujących
  • Pompa(-y) płynu chłodniczego(-ych) Moc napędowa: 100 W
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C2
• Ścieżka poprzeczna
  • Podręcznik podróżowania po osi X: 900 mm
  • Podręcznik podróżowania po osi Y: 320 mm
  • Podręcznik podróżowania po osi Z: 400 mm

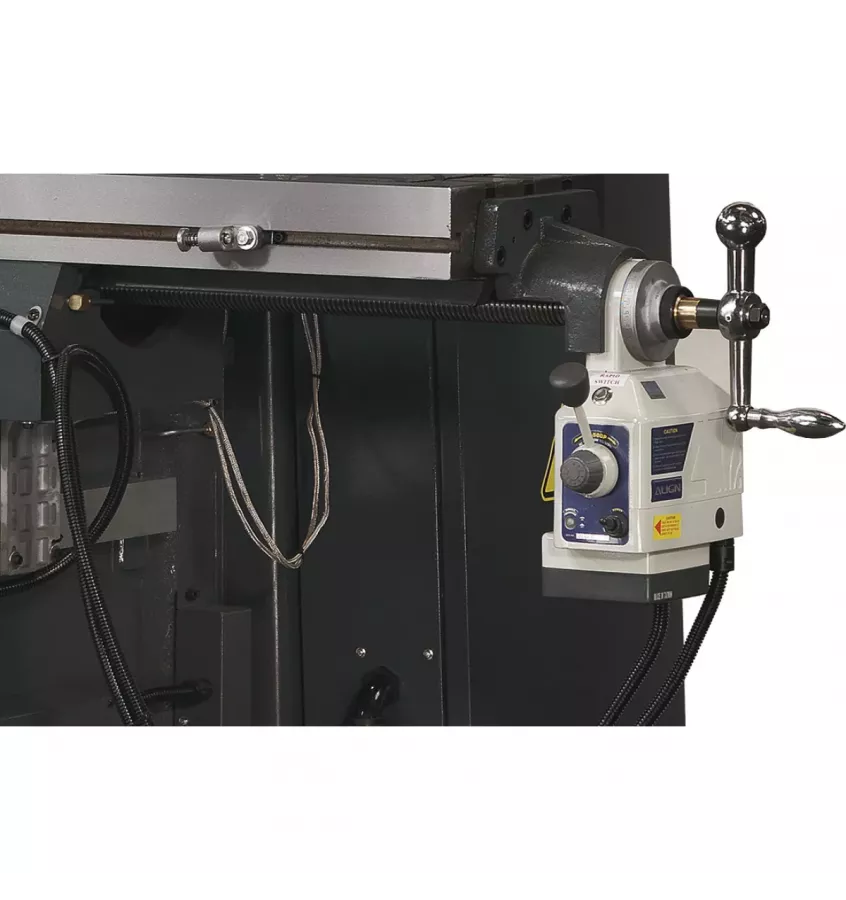

  • Podróż Oś X-axis automatyczna: 800 mm
  • Podróż Oś Z - automatyczna: 365 mm
• Wrzeciono pionowe
  • Pionowa głębokość wrzeciona Gardło wrzeciona: 200 – 680 mm
  • Pionowe wrzeciono Uchwyt wrzeciona: ISO 40 DIN 2080
  • Wrzeciono pionowe Zakres prędkości obrotowej: 9 – 6750 min¯¹
  • Wrzeciono pionowe Zakres obrotów Głowica frezująca Płaszczyzna Z - X: ± 45 °
  • Wrzeciono pionowe Liczba zakresów prędkości obrotowej: 8
  • Regulacja prędkości obrotowej wrzeciona pionowego: regulowane elektronicznie
  • Pionowy skok pinoli wrzeciona: 127 mm
  • Pionowe wrzeciono z posuwem pinoli: 0,04 / 0,08 / 0,15 mm/U
  • Wrzeciono pionowe Silnik z napędem mechanicznym Praca normalna: 3 kW
• Podłączenie elektryczne
  • Całkowite podłączone obciążenie: 4,5 kW
