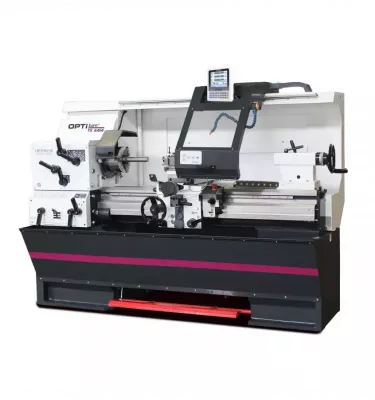

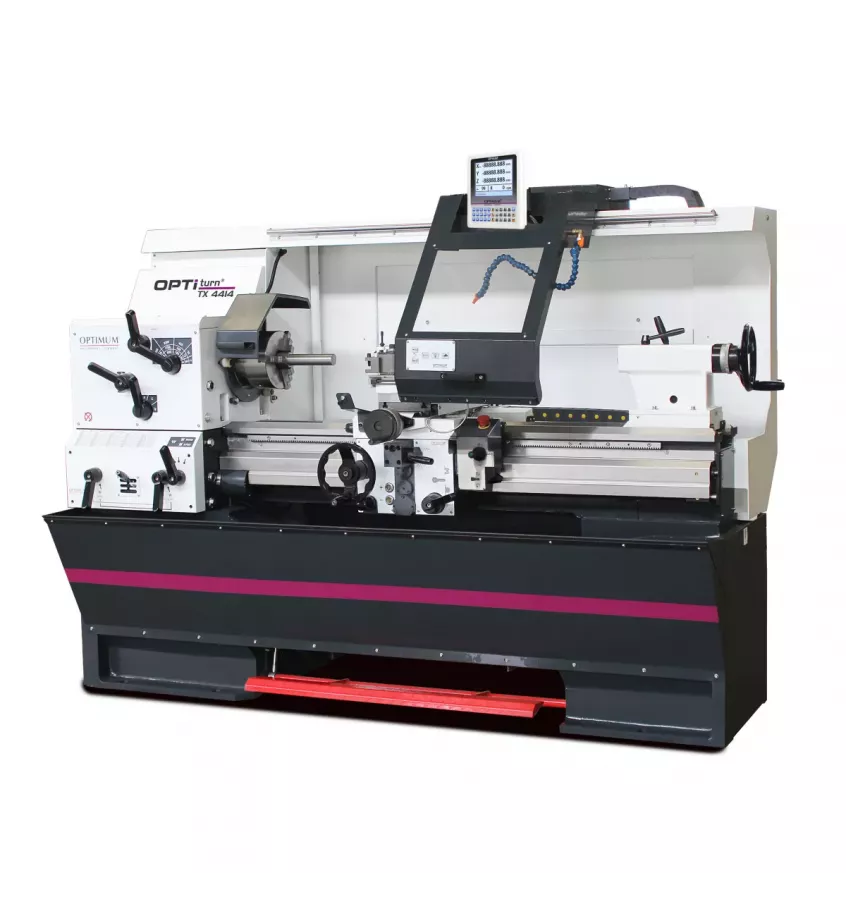

Optimum - tokarka OPTIturn TX 4414 (3432422)

Tokarka centralna spełnia najwyższe wymagania w zakresie wyposażenia technicznego i precyzji. Z cyfrowym wskaźnikiem położenia DPA 32

• Łoże maszyny wykonane z wysoko użebrowanego żeliwa
• Jednoczęściowa podstawa maszyny wykonana ze stali
• Wysoka sztywność obudowy wrzeciennika dzięki wysoko użebrowanemu żeliwu 25GG
• Precyzyjnie wykonane prowadnice
• Wały na łożyskach igiełkowych, Wszystkie elementy są smarowane w kąpieli olejowej
• Prowadnice łoża hartowane i precyzyjnie szlifowane

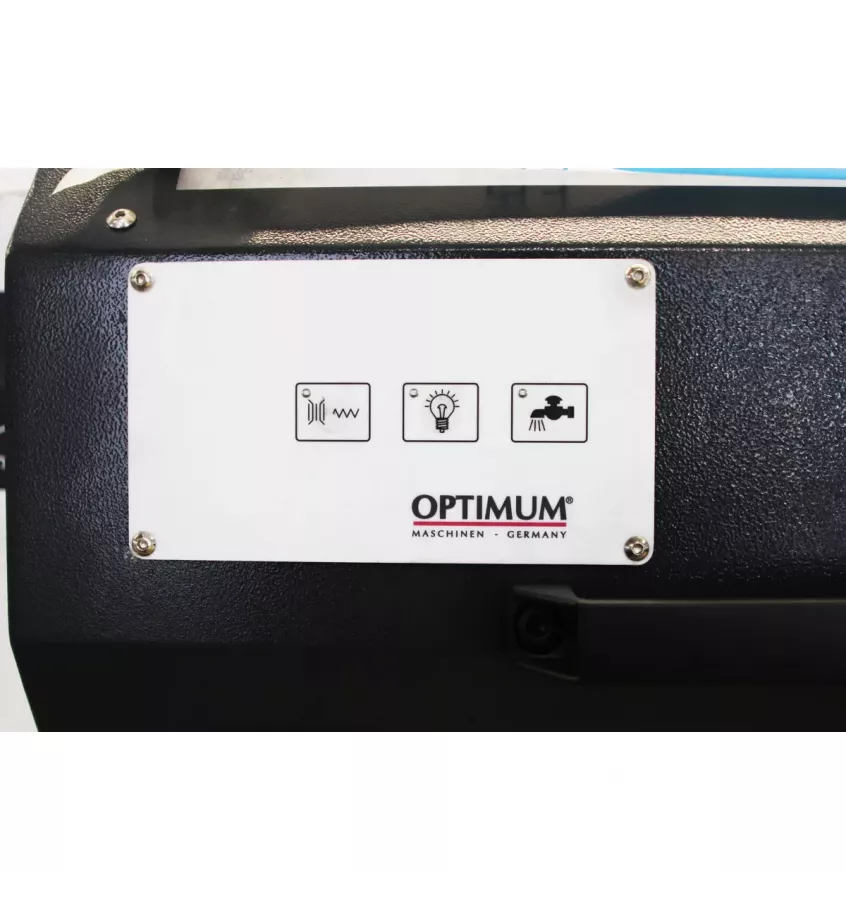

• Wszystkie elementy sterowania elektronicznego dostępne centralnie
• Wszystkie koła zębate przekładni posuwu wykonane są ze stali, hartowanej i szlifowanej
• Koła ręczne odsprzężone i przetestowane zgodnie z normą EN 23125
• Przełącznik dwukanałowy prawy-lewy przetestowany zgodnie z normą EN 23125
• Przełącznik z kalkulacją cyklu życia, przetestowany zgodnie z normą EN ISO 13849
• Zespół chłodzenia z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN
• kompletny system sterowania i osłona wrzeciona posuwowego
• pełne oświetlenie obszaru roboczego

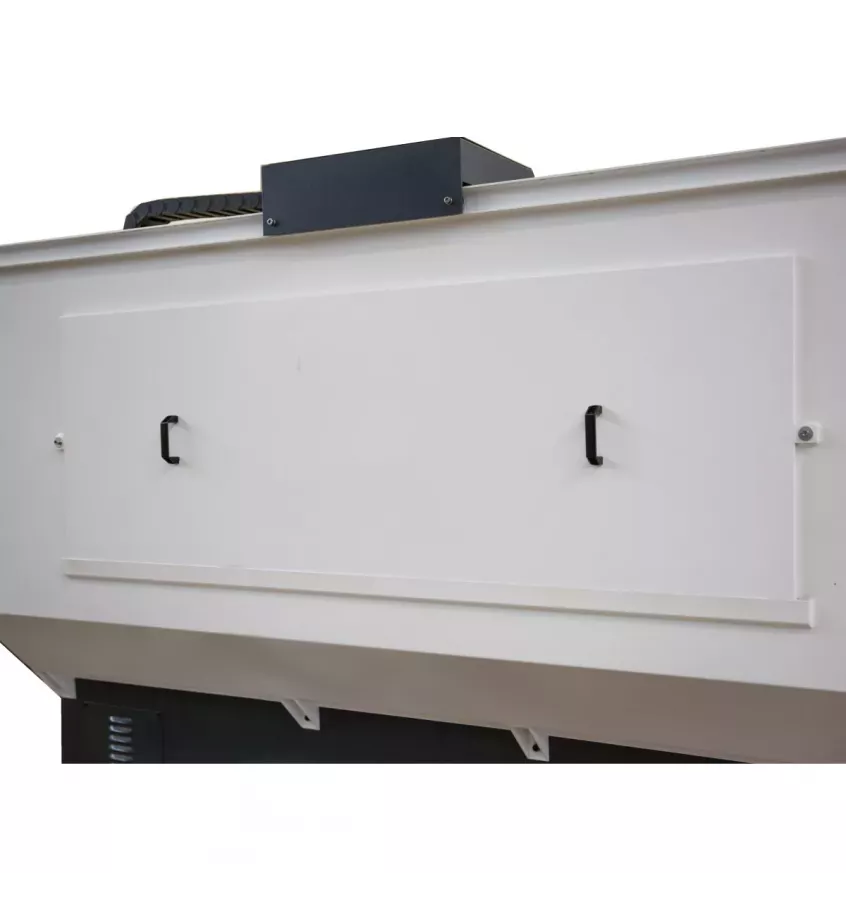

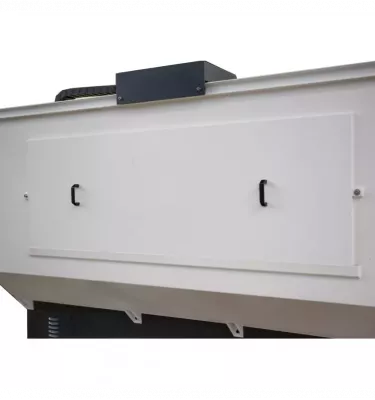

• łatwa w serwisowaniu zdejmowana tylna ściana
• hartowane i szlifowane wrzeciono czołowe gwarantuje ogromną dokładność i trwałość
• dzięki wysokiej wydajności skrawania, usuwanie dużej ilości wiórów podczas obróbki zgrubnej nie stanowi problemu
• Łańcuch energetyczny do delikatnego prowadzenia kabli i węża
• Zamykana osłona przed wiórami porusza się wraz z prowadnicą łoża ze zintegrowanym wskaźnikiem położenia i wężem chłodziwa, przesuwana ręcznie
• Nie wymaga zmiany biegów
• Z zabezpieczeniem przed jednoczesnym uruchomieniem gwintowania i posuwu
• Silnik hamowany elektronicznie
• Elektroniczne odcięcie posuwu osi Z osi
• Elektryczne wyłączanie pozycji z poczwórnym ogranicznikiem pozycji
• Uchwyt tokarski trójszczękowy w standardowym zakresie dostawy
• Szybkozmienny stalowy uchwyt SWH 5-B
• Cyfrowy wskaźnik położenia DPA 32-3

Dane techniczne

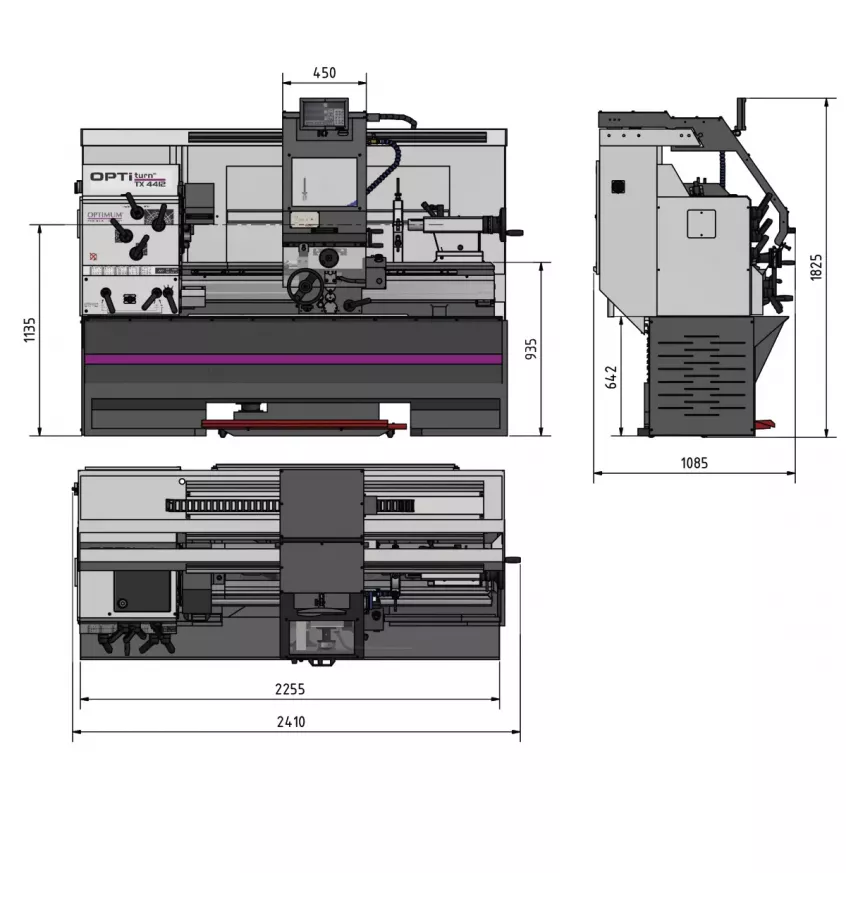

• Wymiary i wagi
  • Długość (produktu) ok.: 2410 mm
  • Szerokość/głębokość (produkt) ok.: 1085 mm
  • Wysokość (produktu) ok.: 1825 mm
  • Waga (netto) ok.: 2030 kg
• Obszary pracy
  • Wysokość środka: 220 mm
  • Najwyższy poziom: 1280 mm
  • Przechylanie się nad łożem maszyny: 440 mm
  • Przechylanie się nad ślizgiem poprzecznym: 250 mm
  • Szerokość łóżka: 300 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 12 Etapy
  • Zakres prędkości: 40 – 2200 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 5,5 kW
  • Napięcie zasilania: 400 V
  • Częstotliwość sieci: 50 Hz
• System środków chłodząco-smarujących
  • System chłodziwa Moc pompy chłodziwa: 100 W
• Wrzeciono
  • Uchwyt wrzeciona: Camlock DIN ISO 702-2 nr 6
  • Uchwyt stalowy: SWH 5-B
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 52 mm
  • Stożek wrzeciona: MT 6
• Tailstock
  • Mocowanie na koncie tylnym: MT 4
  • suw dudki konikowej: 180 mm
  • Średnica dudki ogonowej: 58 mm
• Pochylenia
  • Metryka nachylenia: 0,5 – 7,5 mm/U
  • Liczba boisk Metryczna: 44
  • Skok calowy: 60 – 4 Gg/Zoll
  • Liczba boisk Cale: 44
  • Skok Diametralny Skok: 0,25 – 3,75 mm x π
  • Liczba podziałek Podziałka śr.: 44
  • Skok modułu gwintu: 120 – 8 Gg/π
  • Liczba skoków Gwint modułu: 44
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 153 mm
  • Przesunięcie wózka krzyżowego: 290 mm
  • Przesuwanie się zjeżdżalni łóżka: 950 mm
• Posuw
  • Zakres posuwu wzdłużnego: 0,05 – 0,752 mm/U
  • Liczba posuwów wzdłużnych: 44
  • Zakres posuwu planarny: 0,025 – 0,376 mm/U
  • Liczba planów żywieniowych: 44
• Podłączenie elektryczne
  • Całkowite podłączone obciążenie: 6,1 kW
