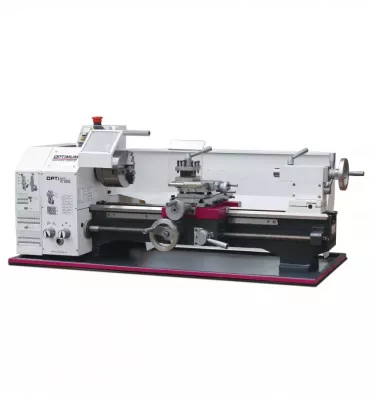

Optimum - tokarka OPTIturn TU 2506 (230 V) (3425001)

Tokarka śrubowa z przekładnią posuwu dla wymagających użytkowników.

• Precyzyjnie wykonane
• Mocny, bezobsługowy silnik
• Hartowana i szlifowana prowadnica osi Z
• Gwarantowana współśrodkowość końcówki wrzeciona ≤ 0,009 mm
• Współśrodkowość uchwytu tokarskiego ≤ 0,04 mm
• Śruba prowadząca do nacinania gwintów lub automatycznego toczenia wzdłużnego
• Śruba prowadząca ułożyskowana w dwóch łożyskach spiekanych
• Wszystkie prowadnice regulowane listwami klinowymi
• Obroty prawe / lewe w pulpicie sterowniczym przełączane
• Wrzeciona trapezowe wrzeciona
• Łożysko oporowe
• Łożyska stożkowe w jakości P5
• Hartowane wrzeciono główne osadzone w regulowanych precyzyjnych łożyskach stożkowych
• Hartowana końcówka wrzeciona z otworem Ø 26 mm
• Kółka na wózku z regulowaną dokładną skalą 0,04 / 0,01 mm
• Prowadnica górna na prowadnicy poprzecznej przesuwna
• Zabezpieczenie przeciw wiórom na prowadnicy górnej
• Silnie użebrowane łoże pryzmatyczne z żeliwa szarego, hartowane indukcyjnie i precyzyjnie szlifowane
• Końcówka do toczenia stożków ± 5 mm regulowana
• Końcówka i koło ręczne z regulowaną dokładną skalą 0,02 mm
• Szybkie, łatwe i beznarzędziowe przestawianie konika za pomocą dźwigni zaciskowej
• Wyłącznik udarowy zatrzymania awaryjnego
• Kwadratowy uchwyt narzędziowy
• Uchwyt tokarski 3-szczękowy w standardowym wyposażeniu
• Zestaw przekładni wymiennych w standardowym wyposażeniu do nacinania gwintów
• W pełni wyposażony, umożliwiający użytkownikowi pracę natychmiast po uruchomieniu
• TU 2506VB: Łatwa zmiana prędkości obrotowej poprzez potencjometr

Dane techniczne

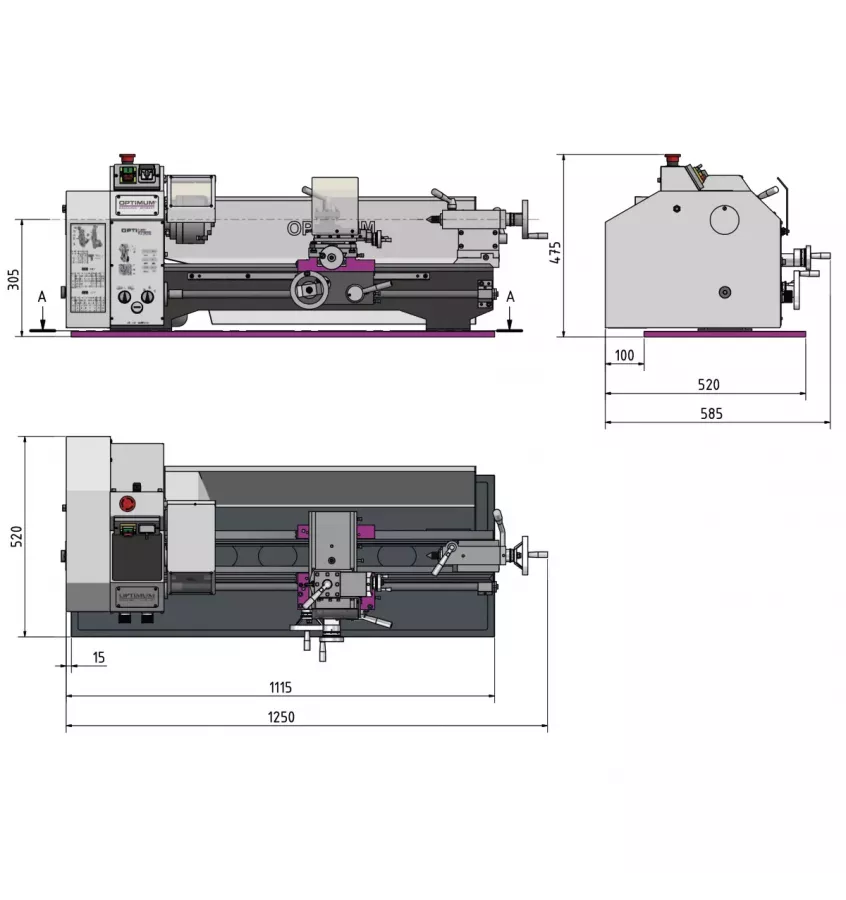

• Wymiary i wagi
  • Długość (produktu) ok.: 1250 mm
  • Szerokość/głębokość (produkt) ok.: 585 mm
  • Wysokość (produktu) ok.: 475 mm
  • Waga (netto) ok.: 138 kg
• Obszary pracy
  • Wysokość środka: 125 mm
  • Najwyższy poziom: 550 mm
  • Przechylanie się nad łożem maszyny: 246 mm
  • Przechylanie się nad ślizgiem poprzecznym: 149 mm
  • Szerokość łóżka: 134 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 6 Etapy
  • Zakres prędkości: 125 – 2000 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 0,75 kW
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Wrzeciono
  • Uchwyt wrzeciona: krótki stożek
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 26 mm
  • Uchwyt stalowy Wysokość montażu maks.: 12 mm
  • Stożek wrzeciona: MT 4
• Tailstock
  • Mocowanie na koncie tylnym: MT 2
  • suw dudki konikowej: 65 mm
  • Średnica dudki ogonowej: 30 mm
• Pochylenia
  • Metryka nachylenia: 0,2 – 4 mm/U
  • Liczba boisk Metryczna: 21
  • Skok calowy: 56 – 8 Gg/1"
  • Liczba boisk Cale: 21
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 70 mm
  • Przesunięcie wózka krzyżowego: 110 mm
  • Przesuwanie się zjeżdżalni łóżka: 550 mm
• Posuw
  • Zakres posuwu wzdłużnego: 0,07 – 0,4 mm/U
  • Liczba posuwów wzdłużnych: 6
