Optimum - tokarka OPTIturn TU 2304V (3420325)

Tokarki do majsterkowiczów z elektronicznie regulowaną prędkością obrotową

• Precyzyjna obróbka
• Żeliwne szare łoże pryzmatyczne, starzone przez co najmniej sześć miesięcy, hartowane indukcyjnie i precyzyjnie szlifowane
• Hartowana i szlifowana prowadnica osi Z
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,009 mm
• Wrzeciona trapezowe walcowane
• Śruba prowadząca osadzona w dwóch łożyskach spiekanych
• Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych
• Precyzyjnie wykonane sanki
• Pokrętła z regulowaną dokładną skalą 0,04 / 0,01 mm
• Czterokrotny uchwyt narzędziowy
• Współśrodkowość - uchwyt lepszy niż 0,05 mm
• Śruba prowadząca do nacinania gwintów lub automatycznego toczenia wzdłużnego
• Obroty prawe / lewe w pulpicie sterowniczym przełączane
• Końcówka do toczenia stożków ± 5 mm regulowana
• Końcówka i koło ręczne z regulowaną dokładną skalą 0,02 mm
• Szybkie, łatwe i beznarzędziowe przestawianie za pomocą dźwigni zaciskowej

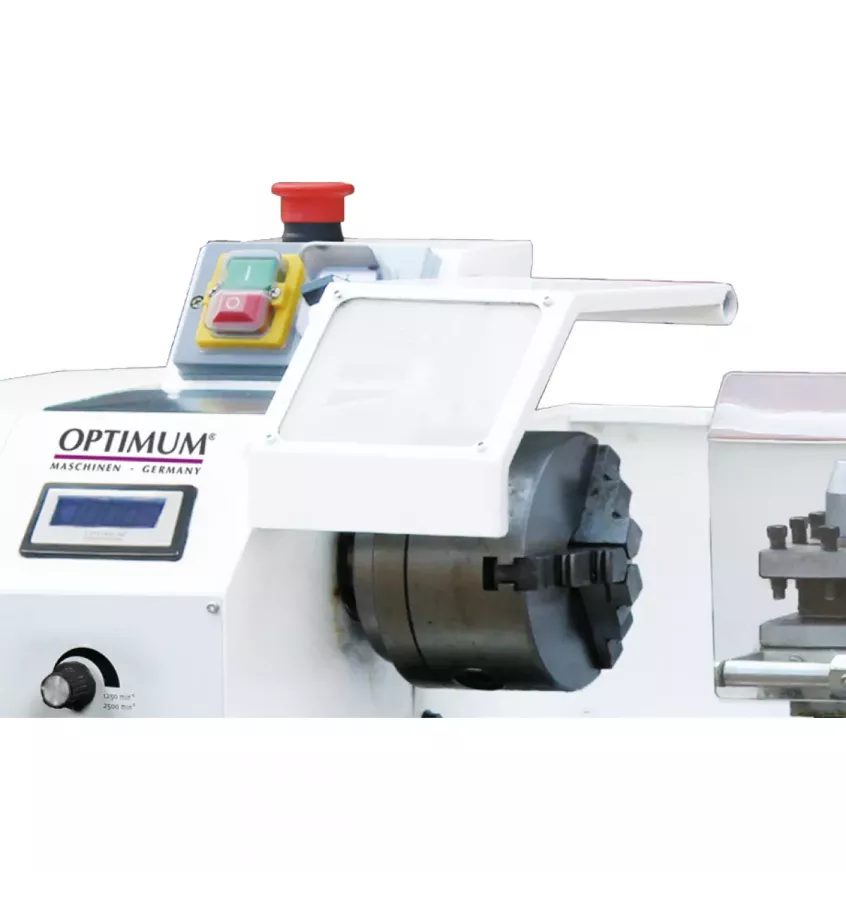

• Wyłącznik udarowy zatrzymania awaryjnego

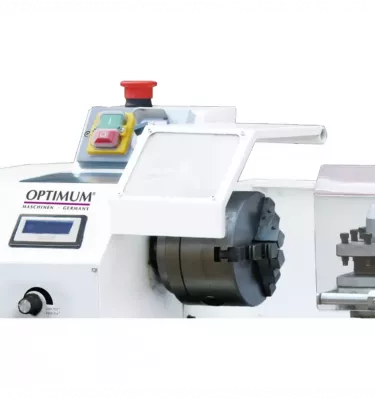

• Zabezpieczenie uchwytu tokarskiego
• Łożysko oporowe
• Zestaw przekładni wymiennych do gwintowania
• Szeroki osprzęt
• 3-cio szczękowy uchwyt tokarski w standardzie. uchwyt tokarski szczękowy w standardowym zakresie dostawy
• stabilna wartość

TU 2304V

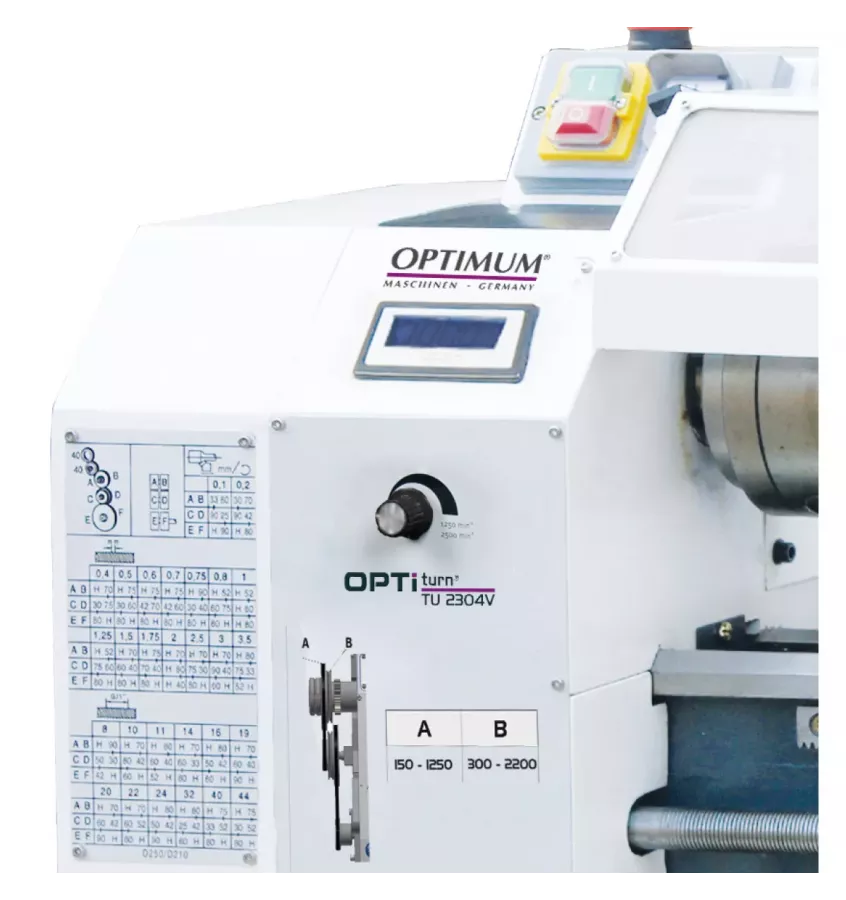

• Łatwa zmiana prędkości obrotowej za pomocą potencjometru
• Cyfrowy wskaźnik prędkości obrotowej
• Filtr elektromagnetyczny klasy C1

Dane techniczne

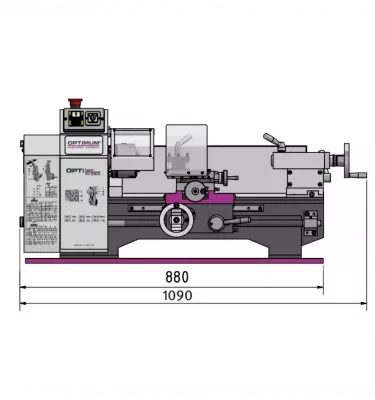

• Wymiary i wagi
  • Długość (produktu) ok.: 1090 mm
  • Szerokość/głębokość (produkt) ok.: 585 mm
  • Wysokość (produktu) ok.: 510 mm
  • Waga (netto) ok.: 114 kg
• Obszary pracy
  • Wysokość środka: 115 mm
  • Najwyższy poziom: 450 mm
  • Przechylanie się nad łożem maszyny: 230 mm
  • Przechylanie się nad ślizgiem poprzecznym: 128 mm
  • Szerokość łóżka: 135 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 2
  • Regulacja prędkości: regulowane elektronicznie
  • Zakres prędkości: 150 – 2200 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 0,75 kW
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C1
• Wrzeciono
  • Uchwyt wrzeciona: cylindryczny Ø 72 mm
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 20 mm
  • Uchwyt stalowy Wysokość montażu maks.: 14 mm
  • Stożek wrzeciona: MT 3
• Tailstock
  • Mocowanie na koncie tylnym: MT 2
  • suw dudki konikowej: 70 mm
• Pochylenia
  • Metryka nachylenia: 0,4 – 3,5 mm/U
  • Liczba boisk Metryczna: 14
  • Skok calowy: 44 – 8 Gg/1"
  • Liczba boisk Cale: 14
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 75 mm
  • Przesunięcie wózka krzyżowego: 120 mm
  • Przesuwanie się zjeżdżalni łóżka: 360 mm
