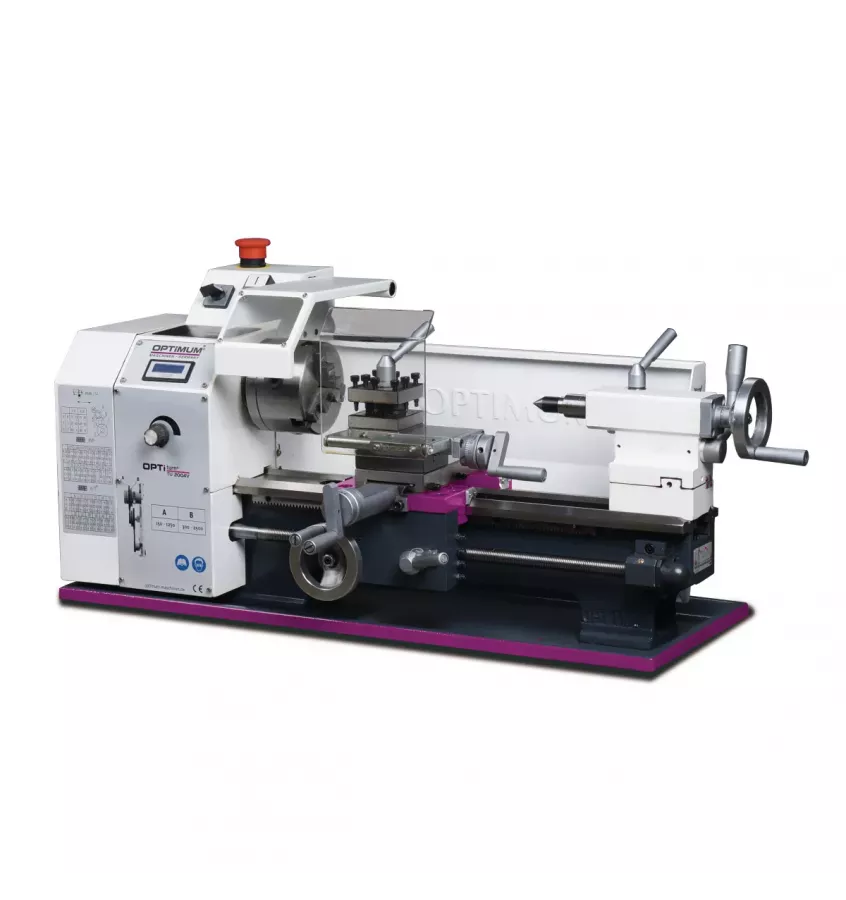

Optimum - tokarka OPTIturn TU 2004V (3420310)

Tokarka modelarska z elektronicznie regulowaną prędkością obrotową i cyfrowym wskaźnikiem prędkości obrotowej

• Precyzyjna obróbka
• Silnie użebrowane łoże pryzmatyczne wykonane z odlewu stalowego, hartowane indukcyjnie i precyzyjnie szlifowane
• Hartowana i szlifowana prowadnica osi Z
• Hartowana końcówka wrzeciona (DIN 6350)
• Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,009 mm
• Automatyczny napęd wzdłużny/śruby prowadzącej
• Rolkowo-walcowany gwint trapezowy śruby prowadzącej
• Śruba prowadząca osadzona w dwóch spiekanych łożyskach
• Prowadnice wzdłużne, górne i górne
• Obroty prawe / lewe w pulpicie sterowniczym przełączane
• Utwardzone wrzeciono główne osadzone w regulowanych precyzyjnych łożyskach stożkowych
• Łożyska stożkowe w jakości P5
• Cylindryczne mocowanie środka
• Utwardzona końcówka wrzeciona z otworem Ø 21 mm
• Koncentryczność uchwytu lepsza niż 0,04 mm
• Korpus regulowany do toczenia łuków
• Korpus i pokrętło z regulowaną dokładną skalą 0,02 mm
• Szybkie, łatwe i beznarzędziowe przestawianie za pomocą dźwigni zaciskowej
• Wyłącznik udarowy zatrzymania awaryjnego
• Zabezpieczenie uchwytu tokarskiego
• Łożysko oporowe
• Przekładnia wymienna
• Kwadratowy uchwyt stalowy, obrotowy
• Zestaw wymiennych kół zębatych w standardowym zakresie dostawy umożliwia dużą powierzchnię nacinania gwintów
• Uchwyt tokarski 3-szczękowy w standardowym zakresie dostawy
• Filtr elektromagnetyczny klasy C1

Dane techniczne

• Wymiary i wagi
  • Długość (produktu) ok.: 830 mm
  • Szerokość/głębokość (produkt) ok.: 425 mm
  • Wysokość (produktu) ok.: 360 mm
  • Waga (netto) ok.: 65 kg
• Obszary pracy
  • Wysokość środka: 100 mm
  • Najwyższy poziom: 300 mm
  • Przechylanie się nad ślizgiem poprzecznym: 110 mm
  • Szerokość łóżka: 100 mm
• Zakres prędkości
  • Liczba zakresów prędkości: 2
  • Regulacja prędkości: regulowane elektronicznie
  • Zakres prędkości: 150 – 2500 min¯¹
• Dane elektryczne
  • Moc silnika napędowego: 0,6 kW
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C1
• Wrzeciono
  • Otwór wrzeciona/ przejście wrzeciona Średnica: 21 mm
  • Uchwyt stalowy Wysokość montażu maks.: 12 mm
  • Średnica uchwytu: 20 mm
  • Stożek wrzeciona: MT 3
• Tailstock
  • Mocowanie na koncie tylnym: MT 2
  • suw dudki konikowej: 65 mm
• Pochylenia
  • Metryka nachylenia: 0,25 – 3 mm/U
  • Liczba boisk Metryczna: 14
  • Skok calowy: 44 – 8 Gg/1"
  • Liczba boisk Cale: 12
• Ścieżka poprzeczna
  • Przesuw górnej zasuwy: 55 mm
  • Przesunięcie wózka krzyżowego: 75 mm
  • Przesuwanie się zjeżdżalni łóżka: 300 mm
• Posuw
  • Zakres posuwu wzdłużnego: 0,1 – 0,2 mm/U
  • Liczba posuwów wzdłużnych: 2
