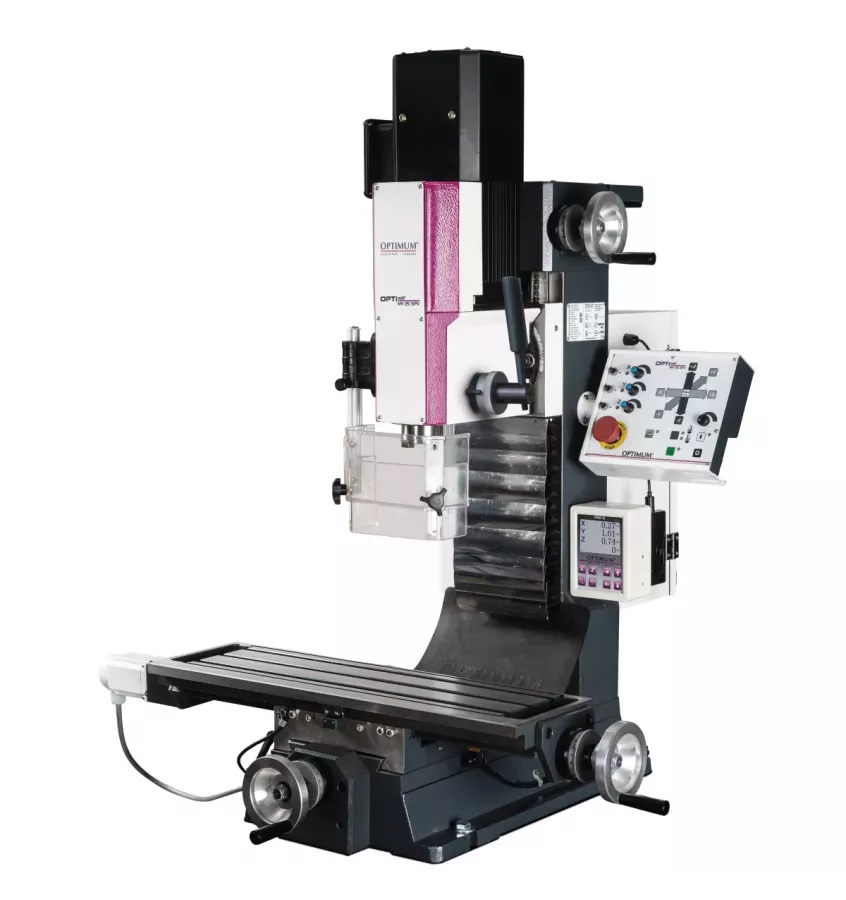

Optimum - frezarka OPTImill MH 25SPV (3338161)

• Silnik inwerterowy
• Precyzyjna obróbka
• Wyjątkowo cicha praca
• Przeciwwaga ułatwia regulację osi Z
• Bezstopniowa regulacja prędkości
• Łatwa wymiana narzędzi dzięki systemowi szybkiego mocowania narzędzi
• Szeroka szyna osi Z
• Przygotowany rowek do późniejszego montażu taśm magnetycznych
• Wrzeciona posuwowe regulowane za pomocą regulowanych nakrętek wrzecionowych
• Stabilna prowadnica o przekroju jaskółczego ogona, precyzyjnie szlifowana i zgarniana z regulowanymi klinami
• Łożyska kulkowe skośne w osiach
• Możliwość obrotu głowicy wiercącej i frezującej o ± 45
• Do przodu/do tyłu
• Kratka ochronna o regulowanej wysokości z mikroprzełącznikiem
• Wyłącznik krańcowy dla wszystkich trzech osi
• Łatwy do odczytania wyświetlacz prędkości w głowicy frezującej

MH 25SPV:

• Posuw regulowany bezstopniowo we wszystkich osiach
• Szybki trawers osi X / Y dla szybkiego pozycjonowania
• Cyfrowy 3-osiowy wskaźnik położenia DRO 5
• Ostatnie wyłączenie posuwu

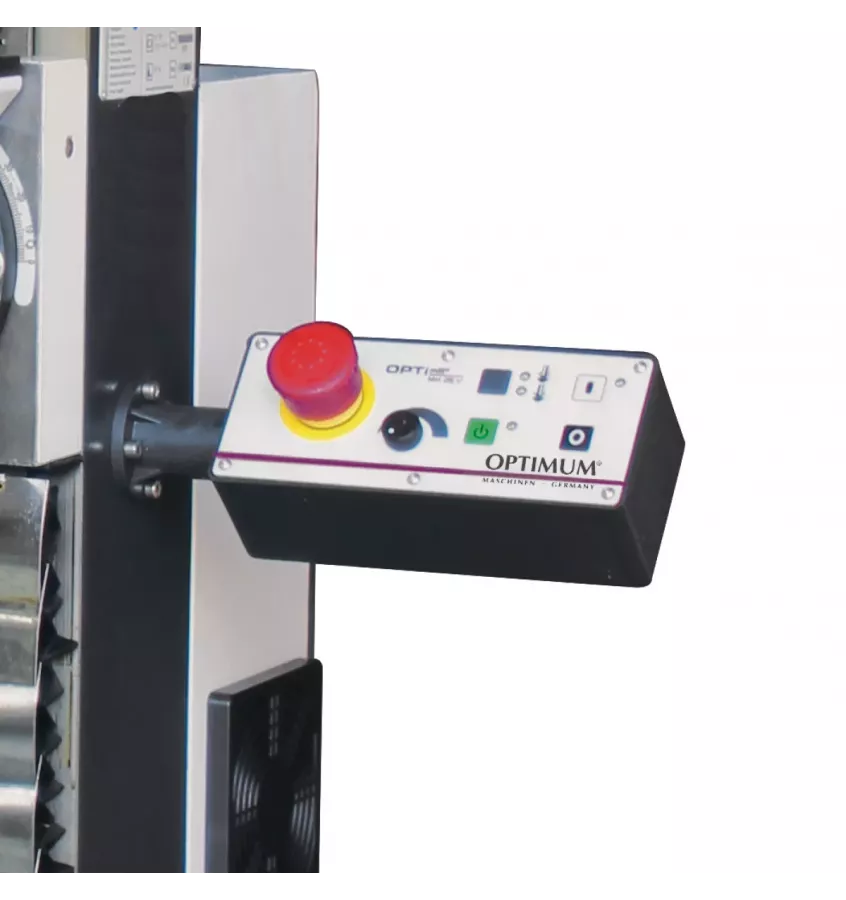

• Panel sterowania przenośny
• Przy zatrzymaniu wrzeciona posuw wyłącza się

Dane techniczne

• Wymiary i wagi
  • Długość (produktu) ok.: 970 mm
  • Szerokość/głębokość (produkt) ok.: 975 mm
  • Wysokość (produktu) ok.: 1025 mm
  • Waga (netto) ok.: 200 kg
• Głowica wiercąco-wiercąca
  • Zakres przechyłu głowicy wiercąco-frezującej: ± 45 °
• Wydajność wiercenia i frezowania
  • Wielkość głowicy tnącej maks.: 50 mm
  • Wielkość młyna końcowego max.: 25 mm
• Szybkie tempo przesuwania
  • Prędkość szybkiego ruchu poprzecznego Oś X: 150 – 930 mm/min
  • Prędkość szybkiego trawersu Oś Y: 100 – 580 mm/min
  • Prędkość szybkiego trawersu Oś Z: 80 – 450 mm/min
• Dane elektryczne
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Stół frezarski poziomy
  • Stół do frezowania poziomego Długość: 620 mm
  • Szerokość poziomego stołu frezarskiego: 180 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy min.: 0 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy max.: 300 mm
  • Stół do poziomego frezowania rowków T Wielkość: 12 mm
  • Stół do poziomego frezowania T-slots Ilość: 3
  • Stół do poziomego frezowania rowków T Odstępy między nimi: 50 mm
  • Stół do frezowania poziomego Obciążenie maks.: 30 kg
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C2
• Ścieżka poprzeczna
  • Podręcznik podróżowania po osi X: 400 mm
  • Podręcznik podróżowania po osi Y: 210 mm
  • Podręcznik podróżowania po osi Z: 270 mm
  • Podróż Oś X-axis automatyczna: 380 mm
  • Ścieżka poprzeczna Y-osi automatyczna: 130 mm
  • Podróż Oś Z - automatyczna: 190 mm
• Wrzeciono pionowe
  • Pionowa głębokość wrzeciona Gardło wrzeciona: 185 mm
  • Pionowe wrzeciono Uchwyt wrzeciona: BT 30
  • Wrzeciono pionowe Zakres prędkości obrotowej: 200 – 4000 min¯¹
  • Wrzeciono pionowe Liczba zakresów prędkości obrotowej: 1
  • Regulacja prędkości obrotowej wrzeciona pionowego: regulowane elektronicznie
  • Wrzeciono pionowe Silnik z napędem mechanicznym Praca normalna: 1,5 kW
  • Wrzeciono pionowe Silnik napędu momentu obrotowego Praca normalna: 10 Nm
• Prędkość posuwu
  • Prędkość posuwu Oś X: 150 mm/min
  • Prędkość posuwu Oś Y: 100 mm/min
  • Prędkość posuwu Oś Z: 80 mm/min
• Silnik paszowy Moment obrotowy
  • Moment obrotowy silnika posuwowego Praca ciągła na osi X S1: 2,2 Nm
  • Silnik posuwu momentu obrotowego na osi Y praca ciągła S1: 2,2 Nm
  • Silnik posuwu momentu obrotowego w osi Z praca ciągła S1: 4,2 Nm
• Podłączenie elektryczne
  • Całkowite podłączone obciążenie: 2 kW
