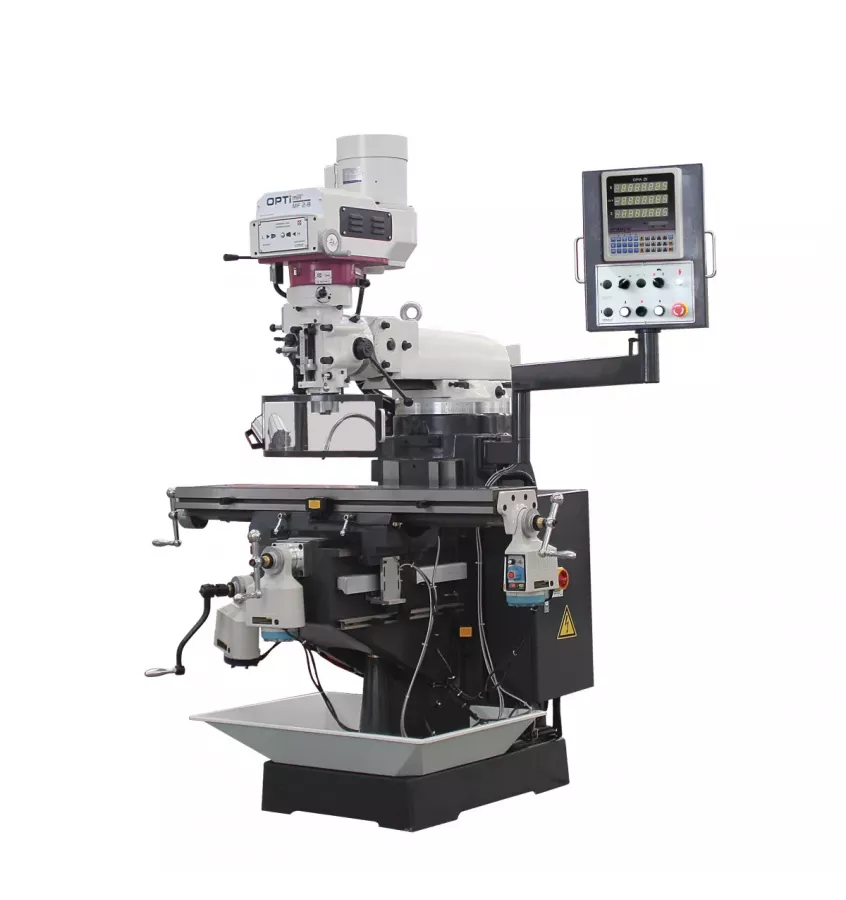

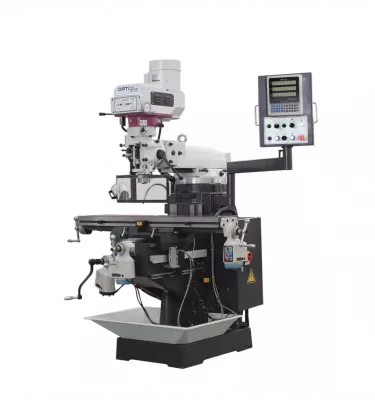

Optimum - wiertarko-frezarka OPTImill MF 2-B (3348330)

Wielofunkcyjne wiertarko-frezarki z mechanicznie bezstopniowo regulowanym napędem

• Solidna konstrukcja wykonana z wysokiej jakości odlewu meehanitowego
• Wysoka współosiowość dzięki łożysku stożkowemu, pomiar mniejszy niż 0,01 mm w pinoli
• Bezstopniowa regulacja prędkości
• Obroty w prawo / w lewo do nacinania gwintów
• Oś X i Z z regulowaną prowadnicą o przekroju jaskółczego ogona pod kątem 55°
• Oś Y z prowadnicą płaską

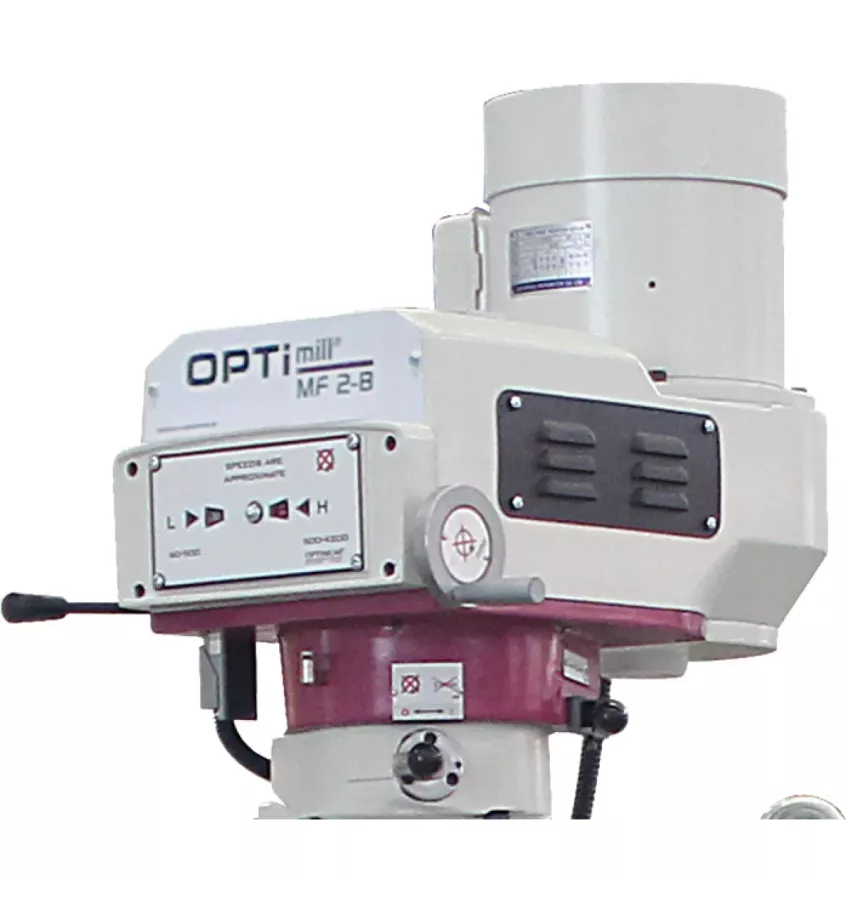

• Głowica frezarska pochylana ± 45°
• System chłodzenia
• Obroty w prawo i w lewo
• Automatyczny posuw pinoli, 3-stopniowy 0,04 - 0,15 mm/obr

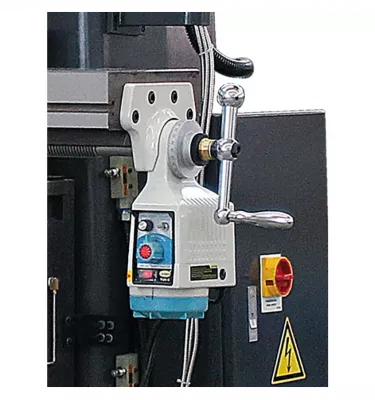

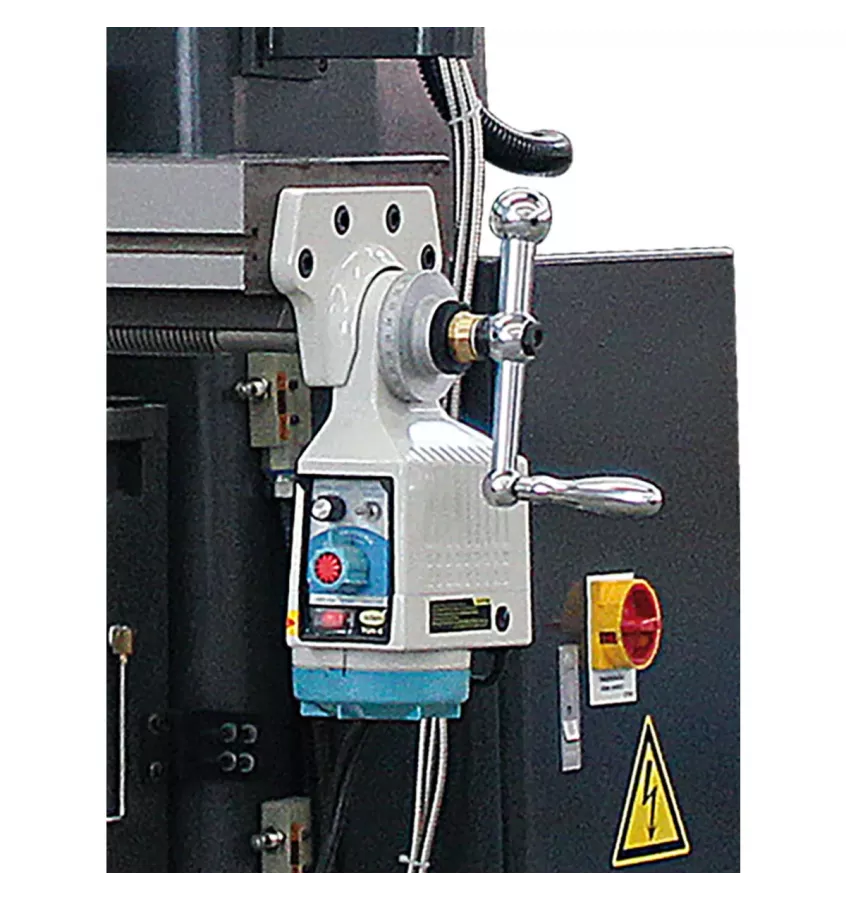

• Posuw silnikowy w osiach X, Y i Z
• Precyzyjny mikroposuw
• Wrzeciono frezarskie z precyzyjnym łożyskiem
• Mechaniczny hamulec wrzeciona
• Skala głębokości wiercenia i udar
• Stół krzyżowy z rowkami teowymi i kanałem chłodzącym

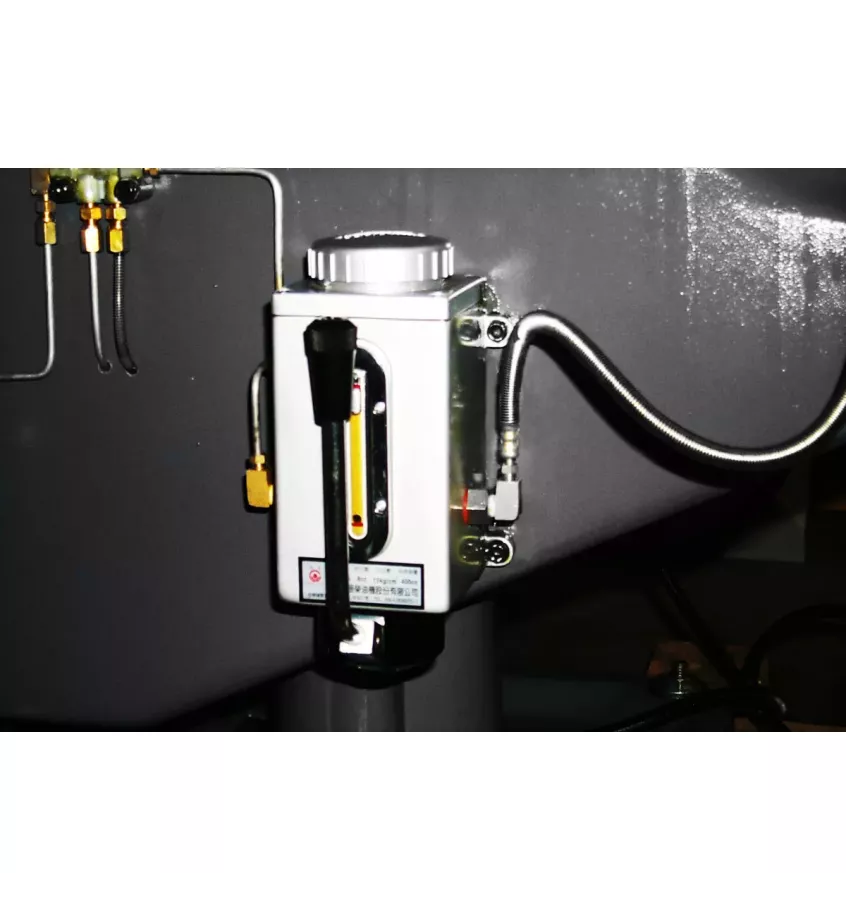

• Centralne smarowanie
• Siatka ochronna o regulowanej wysokości z mikroprzełącznikiem, przed latającymi wiórami i częściami, dla maksymalnej ochrony użytkownika
• Masywny i duży wymiarowo stół XY, precyzyjnie wykończony powierzchniowo z rowkami T

Dane techniczne

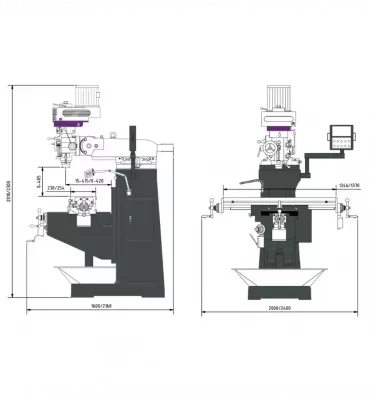

• Wymiary i wagi
  • Długość (produktu) ok.: 2000 mm
  • Szerokość/głębokość (produkt) ok.: 1600 mm
  • Wysokość (produktu) ok.: 2010 mm
  • Waga (netto) ok.: 1000 kg
• Głowica wiercąco-wiercąca
  • Zakres przechyłu głowicy wiercąco-frezującej: vertical ± 45 °
  • Zakres obrotu głowicy frezującej: horizontal ± 90 °
• Wydajność wiercenia i frezowania
  • Wielkość głowicy tnącej maks.: 76 mm
  • Stal o podwyższonej wytrzymałości na wiercenie (S235JR): 24 mm
  • Wielkość młyna końcowego max.: 25 mm
  • Wydajność ciągłego wiercenia stal (S235JR): 20 mm
• Dane elektryczne
  • Napięcie zasilania: 400 V
  • Częstotliwość sieci: 50 Hz
• Stół frezarski poziomy
  • Stół do frezowania poziomego Długość: 230 mm
  • Szerokość poziomego stołu frezarskiego: 1246 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy max.: 405 mm
  • Stół do poziomego frezowania rowków T Wielkość: 16 mm
  • Stół do poziomego frezowania T-slots Ilość: 3
  • Stół do poziomego frezowania rowków T Odstępy między nimi: 63 mm
  • Stół do frezowania poziomego Obciążenie maks.: 200 kg
• Wrzeciono poziome
  • Wrzeciono poziome Gardziel: 15 – 415 mm
• System środków chłodząco-smarujących
  • Pompa(-y) płynu chłodniczego(-ych) Moc napędowa: 90 W
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C2
• Ścieżka poprzeczna
  • Podręcznik podróżowania po osi X: 690 mm
  • Podręcznik podróżowania po osi Y: 310 mm
  • Podręcznik podróżowania po osi Z: 390 mm
  • Podróż Oś X-axis automatyczna: 610 mm
  • Ścieżka poprzeczna Y-osi automatyczna: 230 mm
  • Podróż Oś Z - automatyczna: 310 mm
• Wrzeciono pionowe
  • Pionowa głębokość wrzeciona Gardło wrzeciona: 15 – 415 mm
  • Pionowe wrzeciono Uchwyt wrzeciona: ISO 40 DIN 2080
  • Wrzeciono pionowe Zakres obrotów Głowica frezująca Płaszczyzna X - Y: 90 °
  • Wrzeciono pionowe Zakres prędkości obrotowej: 60 – 4200 min¯¹
  • Wrzeciono pionowe Zakres obrotów Głowica frezująca Płaszczyzna Z - X: 45 °
  • Wrzeciono pionowe Liczba zakresów prędkości obrotowej: 2
  • Regulacja prędkości obrotowej wrzeciona pionowego: mechanicznie bezstopniowe
  • Wrzeciono pionowe Średnica Pinole: 86 mm
  • Pionowy skok pinoli wrzeciona: 127 mm
  • Pionowe wrzeciono z posuwem pinoli: 0,04 / 0,08 / 0,15 mm/U
  • Wrzeciono pionowe Głowica frezująca Przesuw osi Y: 312 mm
  • Wrzeciono pionowe Głowica frezująca Przesuw osi Z: 312 mm
  • Wrzeciono pionowe Silnik z napędem mechanicznym Praca normalna: 2,2 kW
• Podłączenie elektryczne
  • Całkowite podłączone obciążenie: 3 kW
