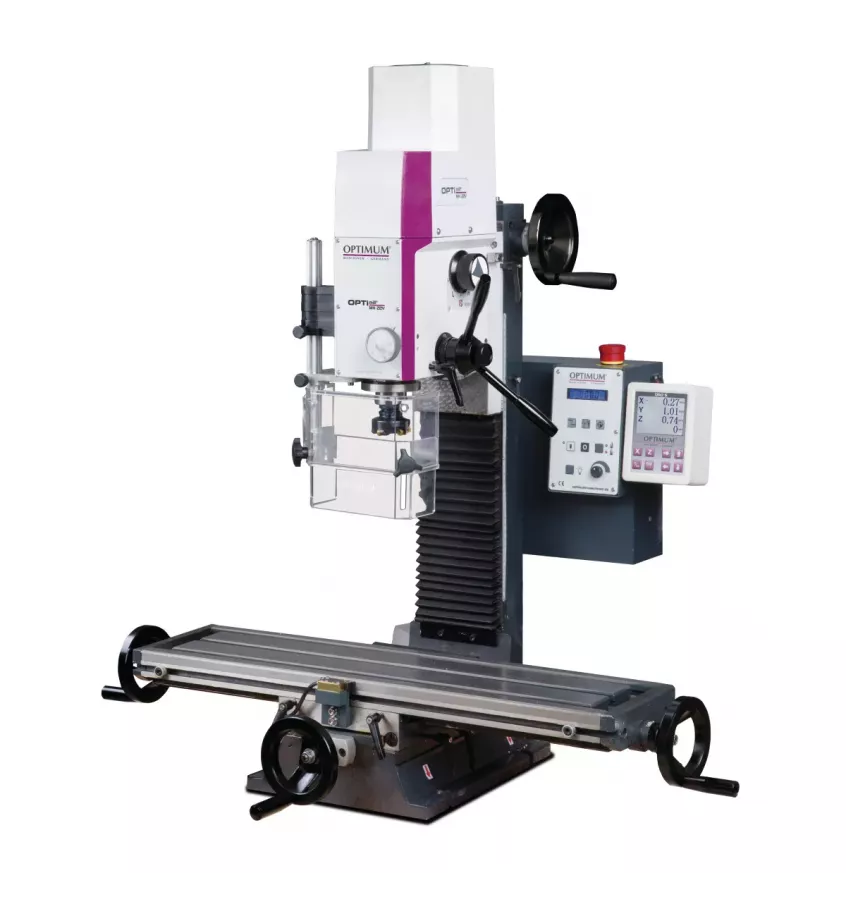

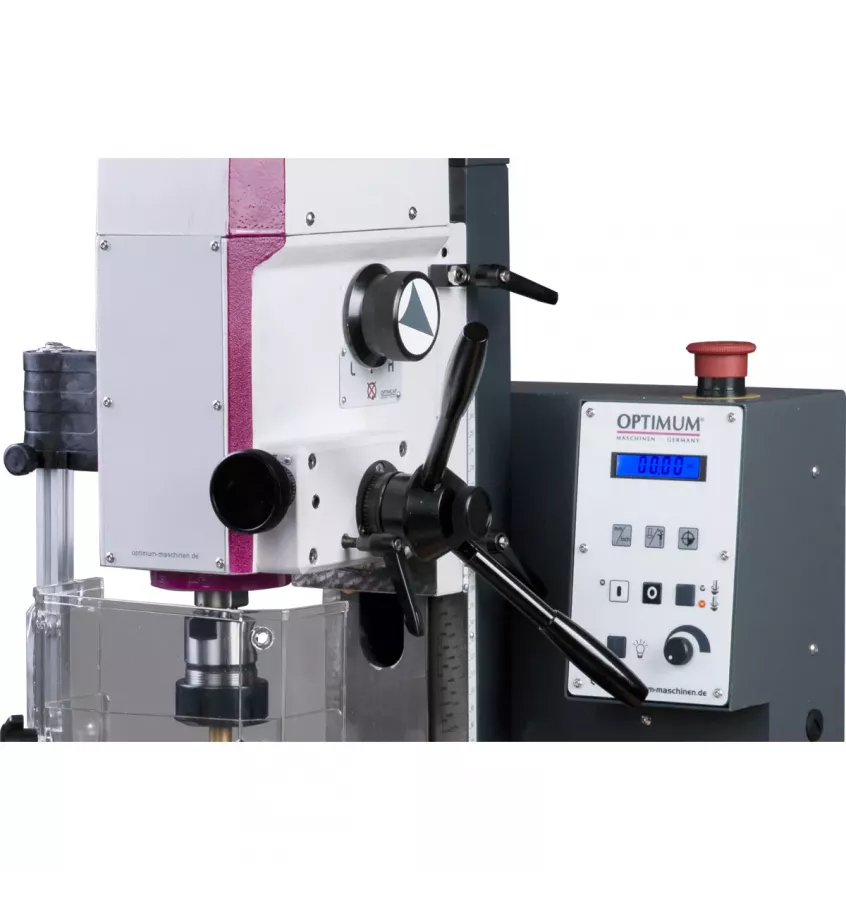

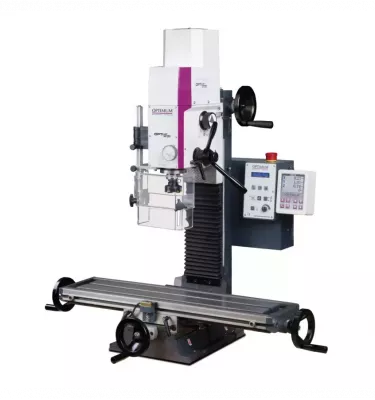

Optimum - wiertarko-frezarka OPTImill MH 22VD (3338136)

Stabilny, z elektronicznie regulowanym bezstopniowo napędem i cyfrowym wskaźnikiem położenia DRO 5

• Precyzyjna obróbka

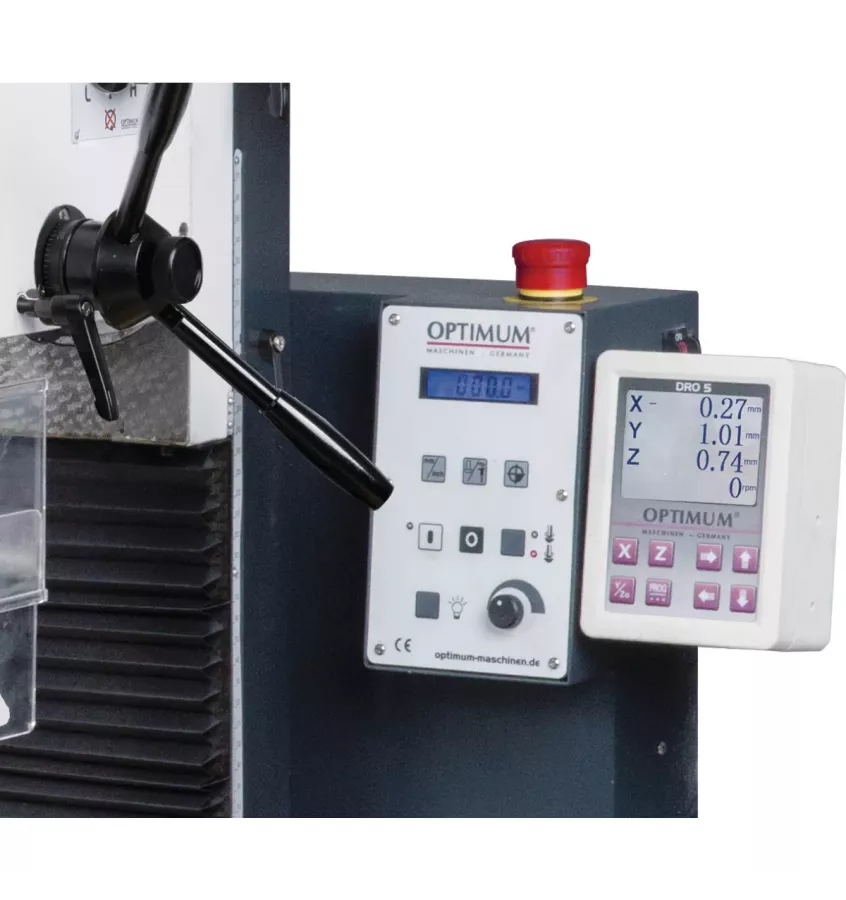

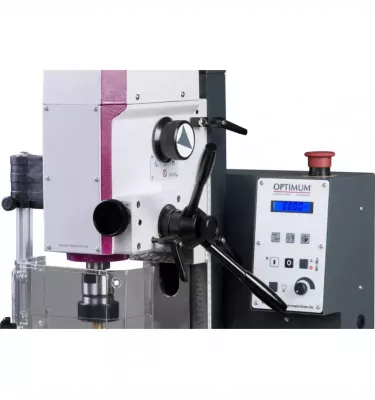

• Przejrzysty panel sterowania z przyjazną dla użytkownika klawiaturą membranową
• Bezpieczne układy elektryczne w wersji 24 V
• Łatwy do odczytania cyfrowy wyświetlacz prędkości i głębokości wiercenia
• Wyłącznik awaryjny
• Silnik z dwustopniowym przełożeniem dwustopniową przekładnią do wydajnego przenoszenia mocy silnika
• Mocny silnik prądu stałego ze stałą kontrolą mocy
• Elektronika sterująca ze zintegrowanym sterowaniem przekaźnikowym
• Głowica frezująca odchylana o 60°, do frezowania i wiercenia pod dowolnym kątem
• Bezluzowa regulacja wrzecion posuwowych dzięki regulowanym nakrętkom wrzecion
• Bieg prawy/lewy
• Lampa maszynowa
• Wysoka dokładność pomiaru dzięki łożyskom stożkowym o ≤ 0,015 mm w pinoli
• Stabilna prowadnica jaskółczy ogon z regulowanymi listwami klinowymi
• Masywny, precyzyjnie obrobiony powierzchniowo stół krzyżowy z rowkami teowymi
• Regulowane listwy klinowe
• Regulowane ograniczniki krańcowe
• Wiercenie do lekkiego oliwienia wrzeciona trapezowego
• Dwurzędowe łożyska kulkowe skośne w osiach, regulowane bezluzowo
• Siatka ochronna o regulowanej wysokości z mikroprzełącznikiem, chroniąca przed latającymi wiórami i częściami, dla maksymalnej ochrony użytkownika
• Dokładny posuw
• Oś X, Y i Z z przygotowanym rowkiem do późniejszego montażu taśm magnetycznych
• Przedziały jako ochrona prowadnicy
• Mechaniczny system szybkiego mocowania

Dane techniczne

• Wymiary i wagi
  • Długość (produktu) ok.: 745 mm
  • Szerokość/głębokość (produkt) ok.: 650 mm
  • Wysokość (produktu) ok.: 950 mm
  • Waga (netto) ok.: 120 kg
• Głowica wiercąco-wiercąca
  • Zakres obrotu głowicy frezującej: ± 60 °
• Wydajność wiercenia i frezowania
  • Wielkość głowicy tnącej maks.: 52 mm
  • Stal o podwyższonej wytrzymałości na wiercenie (S235JR): 20 mm
  • Wielkość młyna końcowego max.: 12 mm
  • Wydajność ciągłego wiercenia stal (S235JR): 16 mm
• Dane elektryczne
  • Moc silnika napędowego: 0,95 kW
  • Napięcie zasilania: 230 V
  • Częstotliwość sieci: 50 Hz
• Stół frezarski poziomy
  • Stół do frezowania poziomego Długość: 700 mm
  • Szerokość poziomego stołu frezarskiego: 180 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy min.: 370 mm
  • Odległość wrzeciona pionowego - stół frezarski poziomy max.: 370 mm
  • Stół do poziomego frezowania rowków T Wielkość: 12 mm
  • Stół do poziomego frezowania T-slots Ilość: 3
  • Stół do poziomego frezowania rowków T Odstępy między nimi: 63 mm
  • Stół do frezowania poziomego Obciążenie maks.: 50 kg
• Tabela krzyżowa
  • Odległość wrzeciono pionowe - stół krzyżowy: 360 mm
• Normy i dopuszczenia
  • Standard: DIN EN 55011
  • Klasa EMC: C2
• Ścieżka poprzeczna
  • Podręcznik podróżowania po osi X: 480 mm
  • Podręcznik podróżowania po osi Y: 175 mm
  • Podręcznik podróżowania po osi Z: 270 mm
• Wrzeciono pionowe
  • Pionowa głębokość wrzeciona Gardło wrzeciona: 170 mm
  • Pionowe wrzeciono Uchwyt wrzeciona: BT 20
  • Wrzeciono pionowe Zakres prędkości obrotowej: 90 – 3000 min¯¹
  • Wrzeciono pionowe Liczba zakresów prędkości obrotowej: 2
  • Regulacja prędkości obrotowej wrzeciona pionowego: elektroniczny
  • Wrzeciono pionowe Średnica Pinole: 60 mm
  • Pionowy skok pinoli wrzeciona: 40 mm
